Как проверить турбину дизеля не снимая: 7 шагов диагностики

Механик присылает фото приборки: давление наддува просело, а машина «тянет как без турбины». Спрашивает, менять ли турбину сразу или сначала проверить. По телефону сходу не скажешь - нужны цифры и симптомы, а не догадки, но для начала стоит знать, за какие признаки цепляться.

Я Степан Лисенков, инженер-механик СПК-Импорт. За восемь лет я дефектовал больше 500 единиц техники и составил больше 3000 заявок на запчасти, среди них десятки случаев с турбинами дизельного двигателя - от экскаваторов до самосвалов. Разбираю, как проверить турбину дизельного двигателя не снимая её с мотора, по каким признакам отличить износ подшипников от проблем с топливом или маслом, и когда без снятия и разборки уже не обойтись. Снять турбину имеет смысл только после того, как эти признаки подтверждены, а не по одной жалобе водителя. В статье разбираю только проверенное на собственных дефектовках.

Проверить турбину дизельного двигателя не снимая можно по трём направлениям: люфт вала на ощупь через впускной и выпускной патрубки, состояние крыльчатки на предмет задевания корпуса, и давление наддува под нагрузкой по штатному датчику или сканером. Люфт проверяют сразу по обеим осям - осевой и радиальный, потому что перекос ротора часто заметен только в одном направлении. Если люфт вала превышает 0,5-1 мм в осевом направлении или крыльчатка задевает корпус - турбину снимают, диагностика без разборки здесь бессильна. Осевой люфт удобно проверять с помощью обычного индикатора часового типа - для этого не нужен стенд. Используйте фонарик, чтобы через патрубок обнаружить масляную плёнку на лопастях: она указывает на утечки по уплотнениям вала.

Границы разбора: речь о турбинах дизельных двигателей спецтехники и грузовиков - Weichai, Cummins, Yuchai, Deutz. Диагностика бензиновых турбомоторов легковых машин устроена немного иначе, здесь её не касаюсь. Техническая логика похожая, но параметры и допуски отличаются заметно.

Как устроена турбина и почему она ломается

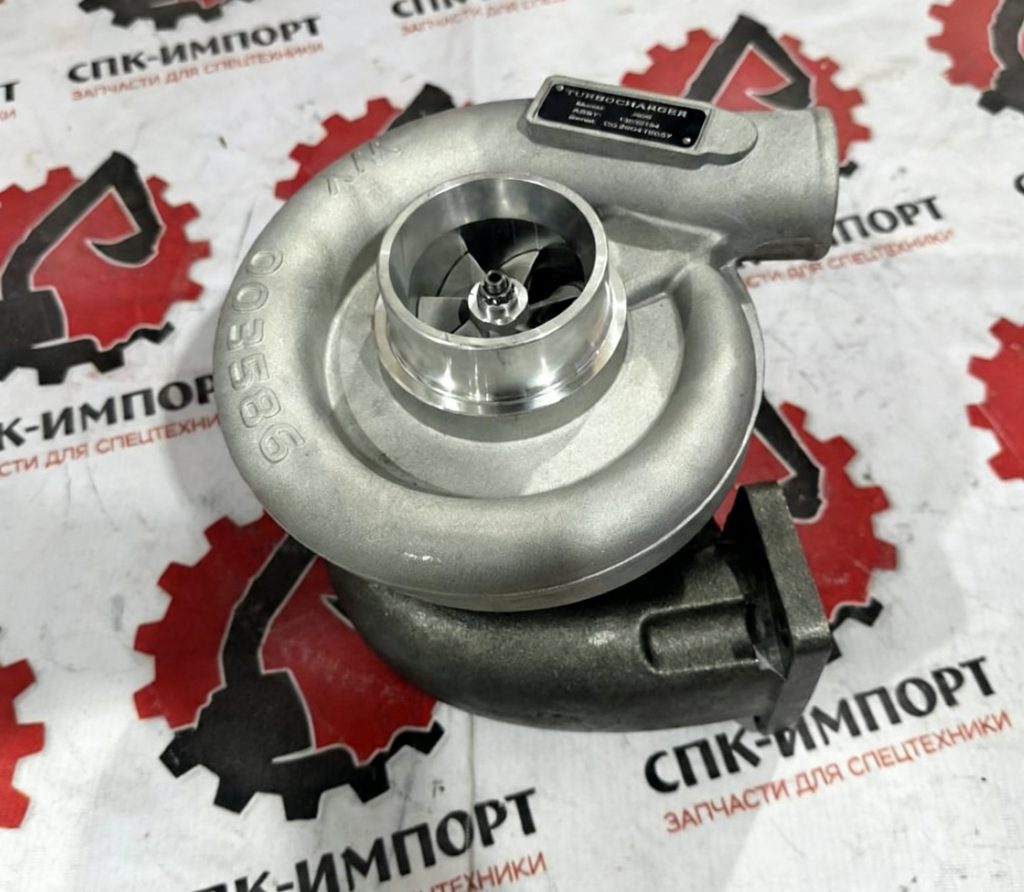

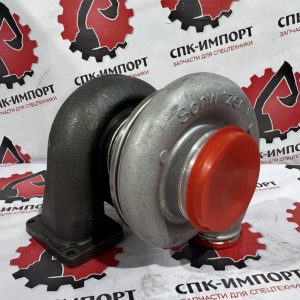

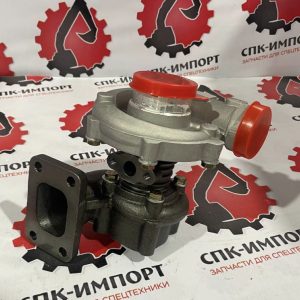

Устройство турбины простое на первый взгляд: турбокомпрессор дизельного двигателя состоит из двух колёс на общем валу (роторе) - турбинного и компрессорного. Выхлопные газы силового агрегата раскручивают турбинное колесо, а оно через вал передаёт вращение колесу компрессорному - схема незамысловатая, но обороты ротора при работе доходят до 100-150 тысяч в минуту, и здесь уже начинаются требования к точности узла. Скорость вращения ротора и характер движения воздушного потока напрямую определяют давление наддува на выходе.

Компрессорное колесо нагнетает воздух во впускной коллектор под давлением, обычно от 1 до 2,5 бар в зависимости от модели двигателя и режима нагрузки. Больше воздуха в цилиндре - больше топлива можно сжечь за такт, отсюда и прирост мощности по сравнению с атмосферным мотором того же объёма. Больше воздуха обеспечивает более полное сгорание топлива, поэтому двигатель с исправной турбиной ощутимо мощнее атмосферного аналога.

Вал турбины держится на паре подшипников скольжения или качения, которые смазываются от общей масляной системы двигателя - отдельного насоса под турбину не предусмотрено. Именно поэтому качество масла и стабильность его подачи определяют ресурс узла напрямую: масляное голодание приводит к износу подшипников вала турбины быстрее, чем любой другой фактор, с которым я сталкивался на дефектовке. Забитый участок маслопровода я нахожу среди механических дефектов элементов масляной системы регулярно, почти на каждой второй дефектовке. Большинство проблем с турбиной начинается именно здесь, а не в самом картридже.

По моей практике на заявках, где турбину меняли раньше паспортного ресурса, в трёх случаях из четырёх причина крылась не в самой турбине, а в системе подачи масла: забитый маслоподающий канал, несвоевременная замена масла, работа на неподходящей вязкости. Обслуживание турбины сводится в первую очередь к дисциплине по маслу, а не к какому-то отдельному регламенту по самому узлу. Пока чистое масло поступает к подшипникам в нужном объёме, узел работает в пределах нормальной выработки ресурса.

Второй по частоте фактор износа - осевые и радиальные зазоры на валу. Со временем зазоры в подшипниках растут, ротор начинает смещаться относительно осей вращения, крыльчатка задевает корпус компрессора или улитку турбины. Это уже механический износ узла, который проверяется люфтом вала при диагностике без снятия турбины с двигателя и обычно заканчивается выходом узла из строя, если его игнорировать. Рост зазоров происходит постепенно, и на ранней стадии его не видно без разборки - именно из-за этого загрязнения продуктами износа масло темнеет быстрее обычного срока.

Признаки того, что турбина умирает

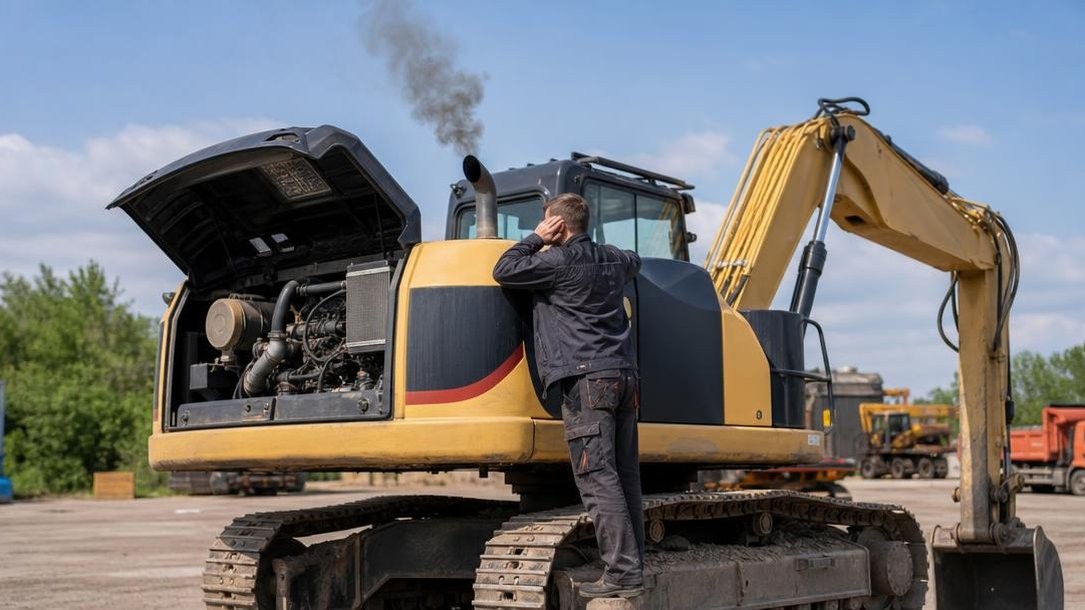

О неисправности турбины дизельного двигателя чаще всего сигнализируют посторонние звуки на определённых оборотах. Если турбина свистит или воет, усиливаясь при разгоне, это чаще всего говорит об износе подшипников вала или о повреждении лопастей крыльчатки: воздушный поток проходит через зазоры и узкие места неравномерно, отсюда и звук. Именно свист на высоких оборотах чаще всего становится поводом для обращения в мастерскую среди всех признаков неисправности турбины. Свист - самый ранний сигнал, что проблема уже началась, даже если давление наддува пока в норме. Если вы хотите на слух понять, как работает турбина, слушайте её при плавном наборе оборотов на прогретом двигателе, а не на холостых - на низких оборотах разница почти не слышна.

Дым из выхлопной трубы тоже выдаёт неисправность, и по цвету можно предположить причину ещё до осмотра. Сизый или синий дым указывает на попадание масла в камеру сгорания через изношенные уплотнения турбины: масло, которое должно оставаться в системе смазки вала, просачивается по компрессорной или турбинной стороне и сгорает вместе с топливом. С чёрным дымом история другая: он говорит о переобогащённой топливной смеси из-за недостаточного давления наддува, когда турбина не нагнетает нужный объём воздуха и топливная система не получает компенсации. Изменение цвета дыма при наборе оборотов - удобный ориентир: именно так на выезде мы проверяем, куда смотреть в первую очередь, чёрный он или сизый.

Падение мощности и тяги водитель обычно описывает как «двигатель не тянет» или «динамика просела». Расход топлива при этом чаще растёт, а не падает: мотор компенсирует нехватку воздуха увеличением подачи топлива, но эффективного сгорания уже не получает. Существенно теряется именно тяга на разгоне, а не только на пике оборотов, поэтому машина ощутимо тяжелее едет в гору или с прицепом.

Повышенный расход масла без видимой течи снаружи двигателя тоже указывает на проблему с турбиной. Если масло уходит, а следов масла под машиной или на самом моторе нет, в половине таких заявок причина именно в турбине: масло уходит через уплотнения вала внутрь впускного или выпускного тракта, а не наружу через прокладки. Причина в износе механизма уплотнений вала, а не всегда в видимых дефектах прокладок снаружи.

Плавающие холостые обороты не всегда говорят о самой турбине, но часто указывают на негерметичность впускного тракта: трещину в патрубке интеркулера, ослабленный хомут. Проверка этого узла тоже входит в диагностику турбины, потому что подсос воздуха искажает давление наддува и маскирует реальное состояние турбины дизельного двигателя. Проверка патрубков и хомутов помогает исключить эту причину раньше, чем разбирать саму турбину.

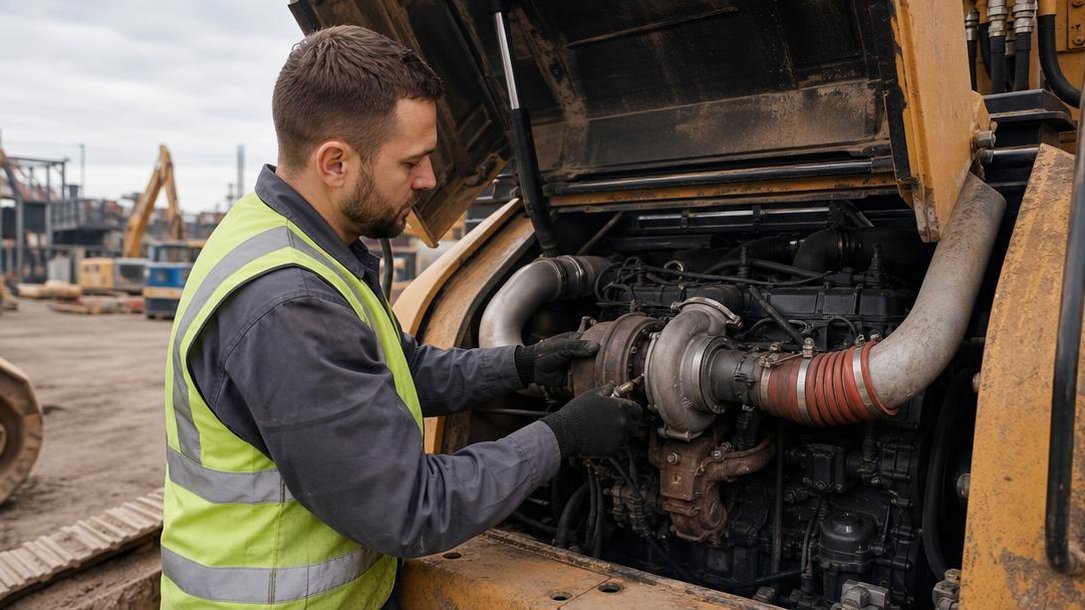

Как проверить турбину дизельного двигателя не снимая: пошаговая диагностика

В большинстве случаев провести проверку турбины дизельного двигателя не снимая её вполне реально - снятие нужно только для дефектовки внутренних деталей. Порядок такой же, как я использую при выездной диагностике на площадке клиента. Техническая проверка не требует ничего, кроме рук и фонарика, порядок проведения показываю ниже.

1. Визуальный осмотр снаружи. Осмотрите корпус турбины на предмет масляных подтёков, трещин на кожухе и следов нагара у стыков - подтёк на входном патрубке почти всегда указывает на изношенные уплотнения вала.
2. Проверьте состояние воздушного фильтра. Загрязнённый воздушный фильтр снижает поступление воздуха и провоцирует ускоренный износ турбины: крыльчатка компрессора работает на разрежении и быстрее выбирает люфт.
3. Осмотрите впускной патрубок и коллектор. Снимите патрубок между турбиной и впускным коллектором и посмотрите на лопасти компрессора - масляная плёнка на них при чистом фильтре говорит о пропуске через сальники, а не о загрязнении извне.
4. Проверьте давление наддува. Пережатие патрубка между турбиной и впускным коллектором на заглушённом двигателе позволяет проверить давление наддува без снятия турбины - манометр подключают через штуцер или тройник в разрыв магистрали.
5. Прокрутите ротор рукой. На остывшем двигателе снимите впускной патрубок и проверните вал пальцами - ход должен быть плавным, без задевания крыльчатки о корпус и без ощутимого люфта.
6. Проверьте выхлоп на холостых и под нагрузкой. Понаблюдайте за дымом на холостых оборотах, затем дайте несколько секунд разгона под нагрузкой - если дым меняет цвет или густоту именно при наборе оборотов, это подтверждает связь с турбиной, а не с форсунками.
7. Проверьте магистраль картерных газов. Забитая система вентиляции картерных газов повышает давление в картере и выдавливает масло через уплотнения турбины - этот узел проверяют в первую очередь при повторном появлении дыма после ремонта.

Такая проверка работы турбины занимает 20-30 минут и в трёх случаях из четырёх сразу показывает, где искать причину - в самой турбине или в системе, которая её питает.

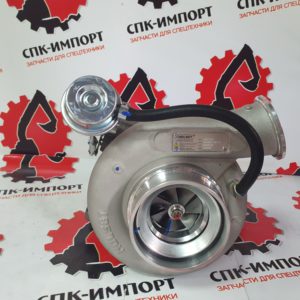

Отдельно проверяют работу актуатора - механизма, который через изменение положения клапана перепуска газов регулирует давление наддува. Погнутая или пережатая тяга привода, недостаточная тяга самого приводного механизма - частая причина того, что давление наддува не соответствует норме при исправной турбине. Настройка актуатора должна проводиться по заводским параметрам: на современных двигателях это делают сканером, а не подгибанием тяги на глаз. Отдельная проверка этого узла исключает ошибку в диагнозе и экономит время на разборке самой турбины.

Проверка люфта вала и лопастей крыльчатки

Проверка турбины на люфт - отдельный этап, который требует индикатора, а не пальцев. То, что ощущается рукой как «чуть шевелится», и паспортная норма по индикатору сильно отличаются друг от друга, и путать их нельзя.

Осевой люфт вала турбины не должен превышать 0,05 мм по нормам большинства производителей: измеряют индикатором часового типа, установленным на торец вала, а не покачиванием рукой. То ощутимое шевеление в 0,5-1 мм, которое я упоминал раньше как повод насторожиться, уже далеко за пределами нормы и означает выработку подшипников. Радиальный люфт вала турбины не должен превышать 1 мм в любом направлении - его проверяют, покачивая крыльчатку компрессора в радиальном направлении при снятых патрубках. Проверяем люфт по обеим осям обязательно вместе, а не по отдельности - только так виден полный масштаб выработки подшипников. Небольшое отклонение от нормы в сотые доли миллиметра допустимо и не требует немедленной замены картриджа, но фиксировать показания стоит при каждой проверке.

Отдельно осматривайте лопасти крыльчатки на предмет сколов, трещин и прочих повреждений геометрии - даже один погнутый лепесток нарушает баланс ротора и вызывает вибрацию на высоких оборотах, а такая деформация - один из признаков неисправности турбины дизельного двигателя, который легко пропустить при беглом осмотре. Методы испытаний и технические требования к таким узлам описаны в ГОСТ Р 53637-2009 для автотракторных турбокомпрессоров, и на эти цифры я ориентируюсь при дефектовке. Если геометрия крыльчатки нарушена, ремонт бессмысленен - меняют картридж или турбину целиком, потому что балансировку повреждённого ротора никто в поле не восстановит. Устранение выявленного люфта возможно только заменой картриджа - подгонка зазоров на месте не восстанавливает геометрию.

ГОСТ Р 53637-2009 устанавливает, что турбокомпрессоры должны сохранять работоспособность и герметичность в течение всего назначенного ресурса при соблюдении правил эксплуатации, установленных изготовителем.

На практике проверку люфта делают дважды - сразу после снятия патрубков и повторно после того, как двигатель постоял час-другой без работы. Разница в показаниях больше десятой доли миллиметра говорит о том, что зазор нестабилен и растёт под нагрузкой быстрее, чем кажется по одному замеру. Давление наддува на одном и том же режиме должно быть одинаковым при каждом замере - большой разброс говорит о проблеме в узле или в приводе актуатора.

Причины выхода турбины из строя: масло, топливо, эксплуатация

За годы дефектовки причины выхода турбины из строя укладываются в три группы: масляное голодание, перегрев и низкое качество топлива. Несвоевременная замена масла относится к основным причинам выхода турбины из строя вместе с перегревом и низким качеством топлива - все три фактора обычно действуют не по отдельности, а в комплексе, и во многом зависят от условий эксплуатации техники на объекте. Похожая логика справедлива и для турбин легковых автомобилей, хотя цифры износа там отличаются из-за меньшей нагрузки на двигатель. В условиях низких температур и частых остановок под нагрузкой риск возрастает многократно.

Масляное голодание возникает, когда подшипники вала на десятках тысяч оборотов в минуту остаются без плёнки смазки хотя бы на секунды - этого достаточно для задиров на шейке вала. Резкая остановка двигателя сразу после нагрузки вызывает перегрев подшипников из-за прекращения циркуляции масла: горячий картридж продолжает греться без охлаждения, и масло в подшипниковом узле коксуется. Прогрев двигателя перед нагрузкой снижает риск масляного голодания турбины на холодном масле - на морозе вязкое масло не успевает прокачаться к подшипникам за первые секунды работы под нагрузкой. При резком нажатии на педаль газа на непрогретом двигателе нагрузка на вал турбины растёт быстрее, чем успевает прогреться масло. Долгой службы турбины не получится добиться без соблюдения этого правила.

Качество топлива влияет на турбину косвенно, через нагрузку на ТНВД и температуру выхлопных газов: обеднённая или неполная смесь поднимает температуру перед турбиной выше расчётной, и лопатки корпуса теряют геометрию от перегрева.

По регламенту обслуживания турбины для двигателей Weichai, Cummins и Yuchai на спецтехнике я ориентируюсь на межсервисный интервал 250-300 моточасов или каждые 10-15 тысяч километров пробега для дорожной техники - меняйте масло и фильтры на каждом таком ТО, без растягивания интервала «на глаз». Это дешевле картриджа турбины в разы, а простой техники на объекте всегда дороже планового ТО. Мы даём гарантию 6 месяцев по договору на картриджи и турбины в сборе, но гарантия не покрывает износ от масляного голодания по вине эксплуатации.

Отдельно скажу про сезонность: на холодном пуске зимой масляное голодание турбины наступает быстрее, чем летом, потому что вязкое масло медленнее доходит до подшипников по узким каналам. На технике, которая стоит на морозе всю ночь, прогрев перед нагрузкой - не рекомендация, а обязательное правило, если ресурс турбины важен так же, как ресурс самого двигателя.

Когда турбину нужно снимать и менять: без самодеятельности

Диагностика турбины своими силами заканчивается там, где начинается разборка вала. Проверить люфт, осмотреть патрубки, поменять масляный фильтр, послушать звуки на прогреве можно в собственном боксе. Как только речь заходит о снятии картриджа, замене подшипников или балансировке ротора, это уже работа для стенда и профессиональной бригады специалистов, а не для гаечного ключа на коленке.

Три признака, после появления которых турбину снимают без разговоров: люфт вала превышает норму 0,05-0,1 мм по оси или 1 мм по радиусу, на лопастях компрессорного или турбинного колеса видны трещины и деформация от задевания корпуса, в масле при сливе обнаружена металлическая стружка. Стружка - самый тревожный сигнал: это значит, что подшипники уже разрушаются изнутри, и работа двигателя дальше только увеличивает риск серьёзных повреждений. Обратите внимание и на цвет металлической стружки: серебристая говорит об алюминии крыльчатки, тёмная - о стали подшипников.

По моей практике дефектовки, неисправности турбины дизельного двигателя в трети случаев решаются заменой картриджа - узла с валом, подшипниками и уплотнениями - без замены корпуса компрессора и корпуса турбины. Это дешевле полной замены агрегата и не требует новой прокладки на выпускной коллектор. Но подбирать картридж нужно по серийному номеру турбины, а не по модели двигателя: у одного и того же Weichai WP10 в разные годы выпуска стояли турбины разных производителей с разной геометрией лопаток и разным диаметром улитки. Серийный номер турбины используется при подборе картриджа именно потому, что модификации отличаются даже в пределах одной серии двигателя.

После установки нового картриджа или отремонтированной турбины сервис обязан проверить работу агрегата на прогретом двигателе под нагрузкой: замерить давление наддува на разных оборотах, послушать звук, проверить герметичность соединений. Без этой финальной проверки риск повторного выхода из строя в первые же моточасы становится ощутимо выше, особенно если в ремонте допущены ошибки балансировки или остались незамеченные механические дефекты, а стенд не использовался. Дополнительное время на финальную проверку окупается: повторный выход турбины из строя обходится значительно дороже недели ожидания картриджа. Если турбина выходит из строя повторно в течение месяца, причина почти всегда не в детали, а в системе смазки или наддува.

Как продлить ресурс турбины: профилактика для парка техники

Ресурс турбины на 80% зависит от эксплуатации, а не от бренда двигателя. За восемь лет работы с парками спецтехники я вывел набор простых правил, которые снижают число обращений на замену турбины в разы - без вложений, только за счёт дисциплины на площадке. Большая часть обращений на замену турбины связана именно с нарушением этой дисциплины, а не с производственным браком детали.

• Прогрев перед нагрузкой. Дайте двигателю 2-3 минуты на холостых до начала работы под нагрузкой - масло должно успеть заполнить каналы подшипников и создать плёнку на валу.
• Охлаждение перед остановкой. После тяжёлой работы, особенно в жару, оставьте двигатель на холостых 2-3 минуты перед заглушкой: масло успевает отвести остаточное тепло от подшипников, и это предотвращает их закоксовывание.
• Своевременная замена масла и фильтра. Регулярное техническое обслуживание турбины по регламенту производителя - масло и фильтр каждые 250-300 моточасов, без переработки интервала «на глаз».
• Контроль герметичности патрубков. Раз в месяц проверяйте хомуты и патрубки системы наддува - подсос воздуха на впуске или утечка масла на сторону выхлопа быстро сокращают ресурс вала.
• Качество топлива. Заправляйтесь на проверенных заправках без подозрительных присадок - грязное топливо забивает форсунки и поднимает температуру выхлопных газов, а это прямая нагрузка на турбину.
• Чистота воздушного фильтра. Грязный фильтр создаёт разрежение на входе компрессора и заставляет турбину работать на повышенных оборотах ротора для набора того же давления.

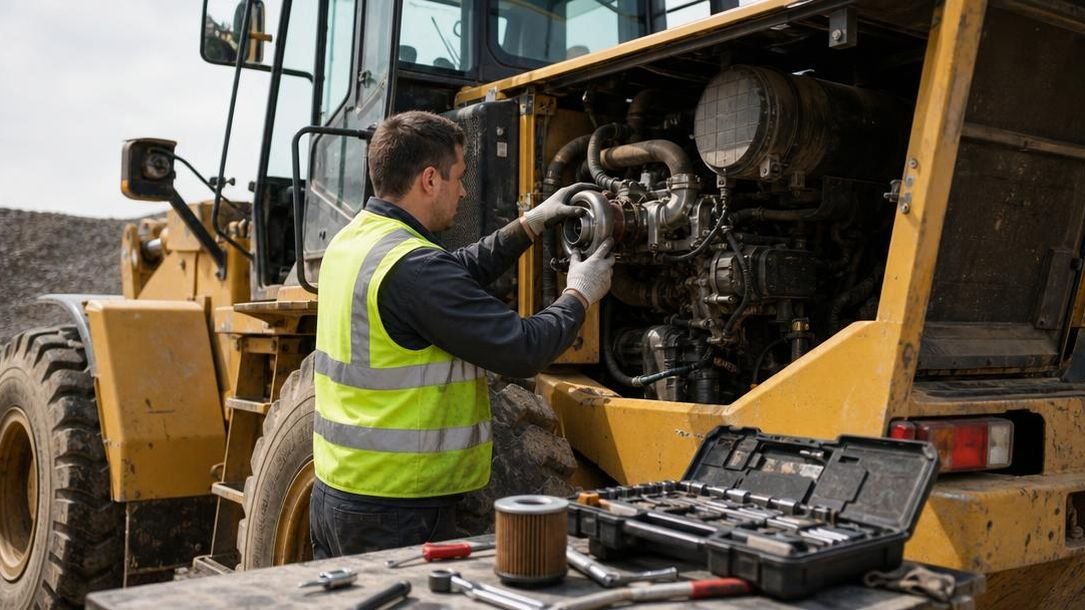

• Плановый визуальный осмотр. На каждом ТО просите механика заодно проверить люфт вала турбины и осмотреть корпус: работа занимает пять минут, которые экономят тысячи километров пробега без внепланового простоя.

Ни один из этих пунктов не требует специального оборудования - только привычка и контроль на уровне механика парка, что заметно повышает ресурс турбины и снижает число внеплановых простоев. Именно отсутствие этой привычки я вижу в большинстве заявок на замену турбины раньше срока.

В заключение по этому разделу: воздух, который поступает через компрессор, и патрубок, соединяющий турбину с интеркулером, - такие же элементы системы, как масляный насос или коробка передач, и требуют того же внимания. Исправная турбина не сделает двигатель мощнее паспортных цифр, но обеспечивает нормальную работу на заявленной мощности без перегрузки остальных узлов.

Вопросы и ответы

Как понять, что турбина умирает, если нет ошибок на панели приборов?

Электронный блок управления далеко не всегда реагирует на постепенный износ турбины - ошибка появляется, когда давление наддува уже критически падает или полностью пропадает. Раньше её ловят по косвенным признакам: двигатель стал медленнее набирать обороты под нагрузкой, из глушителя пошёл сизый дым, появился свист или вой на разгоне, который раньше отсутствовал.

Если такие места в работе двигателя вы замечаете периодически, а не постоянно, это ранняя стадия проблемы, и лучше сделать диагностику сейчас, чем ждать полного отказа с эвакуатором. Если вы заметили один из этих признаков хотя бы раз, стоит запомнить, на каких оборотах это происходит, и проверить снова через день-два.

Можно ли ездить с неисправной турбиной и сколько это продлится?

Технически двигатель заведётся и поедет даже без турбины или с сильно изношенной турбиной - атмосферного воздуха хватит для работы на холостых и малой нагрузке. Но мощность падает в разы, расход топлива растёт, а если причина неисправности в разрушении подшипников, осколки и стружка с высокой вероятностью попадут в масляную систему и повредят другие узлы двигателя.

Сколько это продлится, зависит от стадии износа: от нескольких дней при обычном люфте до нескольких минут при задевании лопастей о корпус. Однозначной нормой безопасной эксплуатации с известной неисправностью турбины я бы не назвал ни один срок - риск дефектовки блока цилиндров того не стоит.

Сколько стоит проверка турбины на сервисе и нужен ли стенд?

Базовая диагностика - осмотр, замер люфта вала, проверка давления наддува манометром - делается на обычном подъёмнике без специального стенда и занимает 30-40 минут. Стенд нужен только для точной балансировки ротора после ремонта или для диагностики компаний, которые предлагают полную проверку исправности всей системы наддува вместе с ТНВД.

Цена проверки на сервисах Благовещенска и соседних городов обычно ниже стоимости даже самого дешёвого расходника для турбины, поэтому экономить на диагностике перед покупкой картриджа или нового агрегата смысла нет.

Как часто нужно проверять турбину на дизельном двигателе спецтехники?

Визуальную проверку и замер люфта имеет смысл включать в каждое плановое ТО - то есть каждые 250-300 моточасов вместе с заменой масла и фильтра. Отдельно турбину без повода разбирать не нужно: лишняя разборка герметичных соединений сама по себе повышает риск подсоса воздуха.

При появлении любых из перечисленных выше симптомов - свист, дым, потеря тяги - внеплановую проверку стоит делать сразу, не дожидаясь очередного регламентного ТО.

Отличается ли проверка турбины на дизеле от проверки на бензиновом двигателе?

Принцип диагностики одинаковый - люфт вала, давление наддува, состояние лопастей и подшипников проверяются теми же методами что на дизеле, что на бензиновом двигателе. Разница в рабочих параметрах и типичных причинах поломки: на дизеле турбина работает при более высоких температурах выхлопа и чаще страдает от масляного голодания при неправильной остановке под нагрузкой, а на бензиновом двигателе чаще встречается перегрев из-за детонации и позднего зажигания.

На спецтехнике, с которой я работаю, преобладают дизельные двигатели Weichai, Cummins и Yuchai, поэтому и практика ремонта у меня в основном по ним - но сама логика диагностики турбины универсальна для любого типа двигателя.

Список литературы

1. Основные средства - Турбокомпрессор: неисправности и диагностика
2. ГОСТ Р 53637-2009 - Турбокомпрессоры автотракторные. Общие технические требования и методы испытаний
3. ЦТО - Турбонаддув дизелей: особенности работы и рекомендации по эксплуатации
4. Zap-Kam - Руководство по эксплуатации двигателей серии WEICHAI WP12
