Как залить гидравлическое масло в домкрат, рохлю и автокран

Заявка на почту с фотографией: домкрат подкатной, из-под штока сочится тёмная жижа, а в поле «что заливали» написано «масло, какое было в гараже». В тот же день вторая заявка - штабелер на складе перестал держать паллету на весу, шток медленно оседает. Обе истории про одно: гидравлика не прощает, чем её напоили.

Я Степан Лисенков, инженер-механик СПК-Импорт в Благовещенске. За восемь лет дефектовки техники я разбирал не только гидравлику экскаваторов и погрузчиков, но и десятки подкатных и бутылочных домкратов, рохли, штабелеры - принцип у них тот же, только масштаб меньше. Разбираю, как правильно залить гидравлическое масло в домкрат, рохлю, штабелер или гидравлику автокрана: какое масло использовать, сколько лить и как убрать воздух из системы.

Для большинства бытовых и складских домкратов подходит масло вязкостью ISO VG 15-32 (зимний вариант - ВМГЗ, работает до -45°C), заливают через отверстие под пробкой корпуса до уровня штока в вертикальном положении, а воздух выгоняют несколькими полными ходами штока без нагрузки.

Речь про гидравлику с ручным или электрическим приводом - бутылочные и подкатные домкраты, рохли, штабелеры, гидравлику стрелы автокрана. Гидросистемы экскаваторов и другой спецтехники с ДВС - отдельная тема, там другие объёмы и другие масла.

Какое масло нужно гидравлике: свойства и выбор по вязкости

Класс вязкости масла определяется по ISO 3448 - это международный стандарт, который делит гидравлические масла на группы ISO VG по кинематической вязкости при 40°C. Чем выше цифра в маркировке, тем гуще масло и тем при более высокой температуре оно сохраняет рабочие свойства. Для домкратов и подъёмного оборудования это не формальность: от вязкости зависит, как быстро шток реагирует на насос и не потечёт ли масло через уплотнения на морозе.

Используйте только специальное гидравлическое масло - оно отличается от моторного и трансмиссионного присадками против пенообразования и окисления. Моторное масло рассчитано на смазку трущихся деталей двигателя при высоких температурах, тормозная жидкость гигроскопична и разъедает резиновые манжеты, а обычное трансмиссионное масло слишком вязкое для узких каналов гидроцилиндра. При дефектовке спецтехники я не раз видел домкраты, где вместо гидравлического залили отработанное моторное - результат один: пена в цилиндре и просадка штока под нагрузкой.

Какое масло выбрать, зависит от трёх факторов: температуры эксплуатации, типа механизма и технических рекомендаций производителя. Для холодного склада или улицы зимой нужна морозостойкая ВМГЗ, для отапливаемого помещения хватает более простого МГЕ-46В. Тип механизма тоже важен: в компактном бутылочном домкрате узкие каналы, там уместнее менее вязкое масло, а в мощном подкатном или гидравлике автокрана с большим объёмом системы вязкость может быть выше без потери эффективности.

Гидравлическое масло ВМГЗ сохраняет текучесть до -45°C - для Дальнего Востока с его зимними перепадами это фактически обязательный выбор для техники, которая работает на улице. Масло МГЕ-46В, наоборот, рассчитано на работу в отапливаемых складских помещениях, где температура стабильна и морозостойкость не нужна - переплачивать за неё в таком случае смысла нет.

Класс вязкости VG 32 подходит для умеренного климата средней полосы - это своего рода универсальный вариант для подкатных домкратов и рохли, если техника не стоит на морозе постоянно. Класс VG 15 применяется в компактных бутылочных домкратах, где узкие зазоры между штоком и цилиндром требуют более текучего масла для быстрого отклика.

ГОСТ 17479.3 регламентирует маркировку гидравлических масел марки МГ - по нему на канистре указывают класс вязкости и температурный диапазон применения. Если на этикетке нет этой маркировки или производитель вообще не назвал технические характеристики масла, я бы не рисковал заливать такую жидкость в дорогой штабелер: экономия на масле оборачивается заменой манжет и насоса.

Когда пора менять или доливать масло: признаки и периодичность

Периодичность замены масла зависит от интенсивности эксплуатации оборудования - универсального интервала «на все случаи» нет, и ориентироваться нужно на то, как часто и под какой нагрузкой работает домкрат или штабелер.

• Рывки при подъёме - шток движется не плавно, а скачками: чаще всего в масле воздух или его уровень упал ниже нормы, нужно проверить и при необходимости долить.
• Шток не держит груз на весу - медленно оседает под нагрузкой: причина обычно в износе уплотнений или в том, что масло потеряло вязкость и течёт мимо клапана.
• Скрип или гул насоса - признак, что масла недостаточно для нормальной работы, или в него попала грязь и появилось повреждение внутренних поверхностей.
• Потемнение масла и запах гари - масло окислилось от перегрева, дальше эксплуатации без замены оно только ускорит износ.
• Металлическая стружка на щупе или в отработке - указывает на износ узлов гидросистемы, это повод не просто поменять масло, а проверить насос и цилиндр целиком.

По интервалам ориентируюсь так: интенсивная эксплуатация домкрата на стройке или складе с ежедневной работой сокращает срок службы масла до 1 года, и полная замена нужна не реже одного раза в год - масло нужно менять именно в этот срок, не тянуть до следующего сезона. При умеренной нагрузке - несколько раз в неделю - масло меняют каждые 2-3 года. Домашнее использование домкрата, когда его достают пару раз в месяц, допускает интервал замены масла до 5-7 лет, но проверять уровень и цвет масла нужно всё равно раз в сезон.

Своевременная замена дешевле, чем кажется, а причина большинства отказов гидравлики - вовсе не поломка самого цилиндра, а банально забытое или загрязнённое масло. Если тянуть с заменой, изношенные манжеты пропускают масло дальше, воздух попадает в систему активнее, и домкрат, который можно было починить доливом, приходится разбирать полностью с заменой ремкомплекта.

Для крупной техники, например автокрана, регламент строже: первую замену масла проводят после 600 моточасов работы, дальше - по регламенту завода, обычно раз в 1-2 года в зависимости от нагрузки. Это тот случай, где я советую не полагаться на глазок, а завести журнал моточасов - разница в цене между плановой заменой и ремонтом гидроцилиндра стрелы несопоставима.

Масло стареет незаметно, а страдает от этого вся система - в первую очередь насос, который гоняет через себя загрязнённую жидкость каждый цикл.

Подготовка к замене: инструмент, место и меры безопасности

Перед тем как залить масло в домкрат или рохлю, подготовьте место. Оборудование ставят на ровной поверхности, без уклона и без груза на подъёмном механизме - шток должен ходить свободно, а не работать под нагрузкой во время обслуживания. На перекошенном полу или на грунте с ямками пробку легко не докрутить, а масло потом подтекает по резьбе.

Необходимые инструменты собирайте заранее: ключи под размер заливной и сливной пробки конкретной модели, чистая ёмкость для слива отработки, шприц или небольшая лейка с носиком для точной заливки, ветошь без ворса. По моей практике дефектовки, ключи для откручивания заливной пробки - это база любого набора для замены масла, без них полезешь отвёрткой и сорвёшь грань.

Заранее подготовьте канистру с новым маслом нужной вязкости - открывать упаковку в процессе, когда пробка уже откручена, неудобно и грязно. Металлические детали протирайте насухо перед разборкой: любая грязь на корпусе цилиндра при откручивании пробки попадает внутрь системы вместе с маслом. Резиновые перчатки не помешают - масло, даже свежее, сушит кожу при частом контакте.

Работайте аккуратно и безопасным способом: перед разборкой убедитесь, что подъёмный механизм разгружен полностью, а не просто опущен. Это тот момент, где спешка стоит дороже пяти лишних минут подготовки. По регламенту большинства производителей на подготовку и саму замену масла в ручном домкрате уходит 20-30 минут - закладывайте это время заранее, а не «между делом».

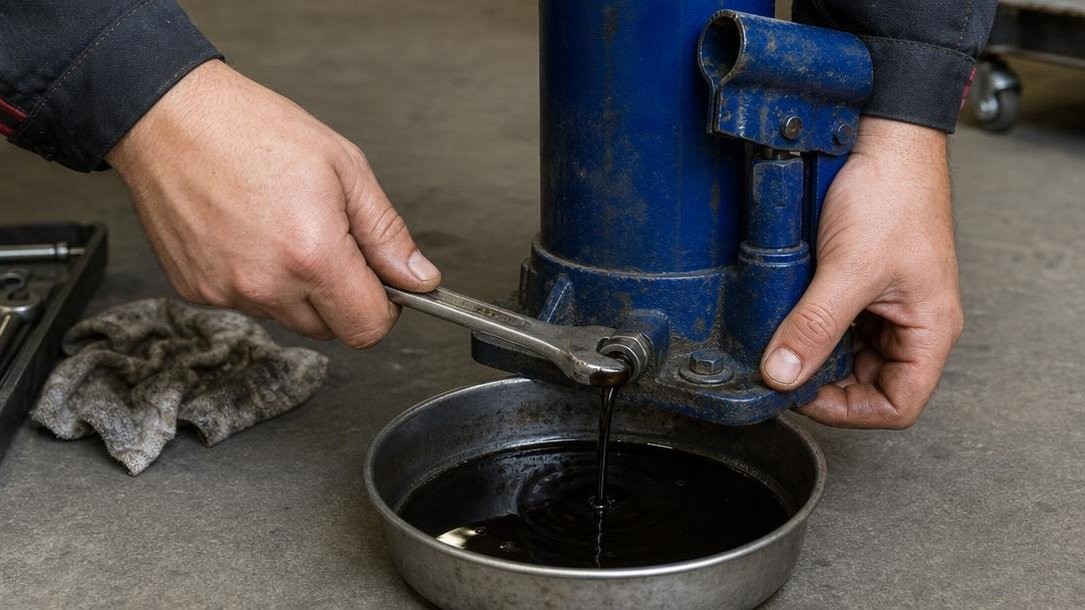

Как слить старое масло и подготовить систему

Первый шаг - опустите шток в нижнее положение. Пока в цилиндре есть остаточное давление, а шток не в нижнем положении, часть отработанного масла останется внутри и потом смешается с новым, что сводит на нет весь смысл замены.

Найдите сливную пробку - у бутылочных домкратов и подкатных тележек она обычно снизу корпуса, у штабелеров и мачтовых систем может стоять сбоку от резервуара. Открутите её подходящим ключом с длинной рукояткой, подставив заранее ёмкость: отработанное масло из старого механизма выходит не струёй, а медленно, и без ёмкости под рукой пол будет в масляных разводах.

Слейте отработанное масло полностью, дайте стечь пару минут - на дне корпуса всегда остаётся немного старой жидкости, если наклонить механизм на бок. Очистите горловину и крышку от потёков, чтобы грязь при последующей заливке не попала в систему повторно: именно так чаще всего попал воздух в масло у большинства заявок, которые я разбирал.

Если меняете не просто масло, а марку или тип - с минерального на синтетику или на другую вязкость, - одного слива старого масла недостаточно. Промывка гидросистемы требуется именно в таких случаях: остатки прежней жидкости иначе смешиваются с новой и меняют свои свойства уже в первые часы работы. Для планового обслуживания на той же марке промывка не обязательна, для смены типа масла - да.

«Такой же насос, как был» - самая частая формулировка в заявках на замену, и по ней невозможно подобрать ни насос, ни масло: марка и вязкость должны быть указаны точно, по паспорту или по надписи на старой канистре.

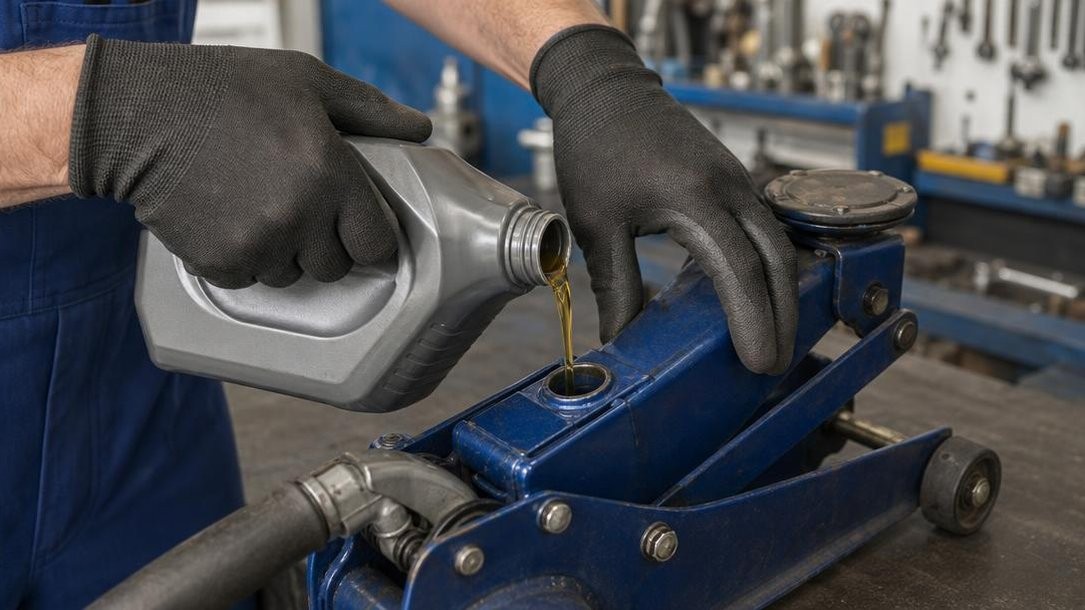

Как правильно залить новое масло и удалить воздух

Найдите заливную пробку - у бутылочного домкрата и большинства гидроцилиндров она расположена в верхней части корпуса, у некоторых моделей заливка идёт через боковое отверстие рядом с обратным клапаном. Установите шприц или лейку с узким носиком и залейте масло небольшими порциями, следя за уровнем через контрольное отверстие или щуп, если он предусмотрен конструкцией.

Объём масла зависит от типа и грузоподъёмности оборудования. Бутылочный домкрат требует от 100 до 900 мл в зависимости от модели, подкатной домкрат на 2 тонны заправляется примерно 100-150 мл - заливать «на глаз» без ориентира на паспортные цифры не стоит, лишнее масло при работе клапана начнёт выдавливаться наружу через уплотнения.

После заливки плотно закройте и закрутите заливную пробку и сделайте 8-10 холостых качков рукояткой без груза - первую, самую грубую прокачку системы. Если после этого шток идёт рывками, воздух ещё не весь вышел - это нормально для первой заливки, добираем в следующем блоке.

Шток должен быть плавным на ходу без рывков и провалов под нагрузкой, а масло должно быть чистым, это и есть признак завершённой заливки. Проверьте на небольшом грузе, что домкрат уверенно поднимает вес без просадки, прежде чем вернуть оборудование в работу.

Прокачка системы и удаление воздуха из гидроцилиндра

Рывки после первой прокачки объясняются физикой: воздух в гидросистеме сжимаем, в отличие от масла, поэтому вместо плавного давления на поршень насос гоняет пузырьки туда-сюда. Отсюда провалы штока и неполный подъём груза - домкрат вроде работает, но до нужной высоты не доходит или проседает на середине хода.

Прокачка гидросистемы удаляет воздушные пробки из узлов, через которые масло идёт к цилиндру. Процедура простая, но требует терпения: несколько циклов подъём-опускание рукояткой без груза, каждый раз выводя шток в крайнее верхнее и крайнее нижнее положение. Это заставляет масло пройти по всей конструкции и вытолкнуть пузырьки к заливному отверстию, откуда они выходят при следующем открытии пробки.

Если стандартных 8-10 качков после заливки не хватило и шток всё ещё идёт рывками, повторите цикл: закрутите пробку, сделайте ещё столько же полных ходов рукояткой на полную высоту без груза, затем откройте пробку и проверьте уровень - если он просел, долить масло до метки нужно сразу же. Обычно двух-трёх заходов хватает, но на автокранах с длинными магистралями до цилиндра иногда нужна и полная замена масла с повторной прокачкой, если воздух попал в систему давно и въелся в старую жидкость - масло должно быть чистым и без пузырьков по итогу процедуры.

Уровень масла проверяется при полностью опущенном штоке - это правило действует и на этапе заливки, и здесь, при контроле результата прокачки. Финальная проверка - подъём небольшого груза, процентов 20-30 от паспортной грузоподъёмности. Шток должен идти плавно, без остановок и просадки, а рукоятка - работать с постоянным сопротивлением, без ощущения пустого хода. Если это условие выполняется, систему можно возвращать в работу.

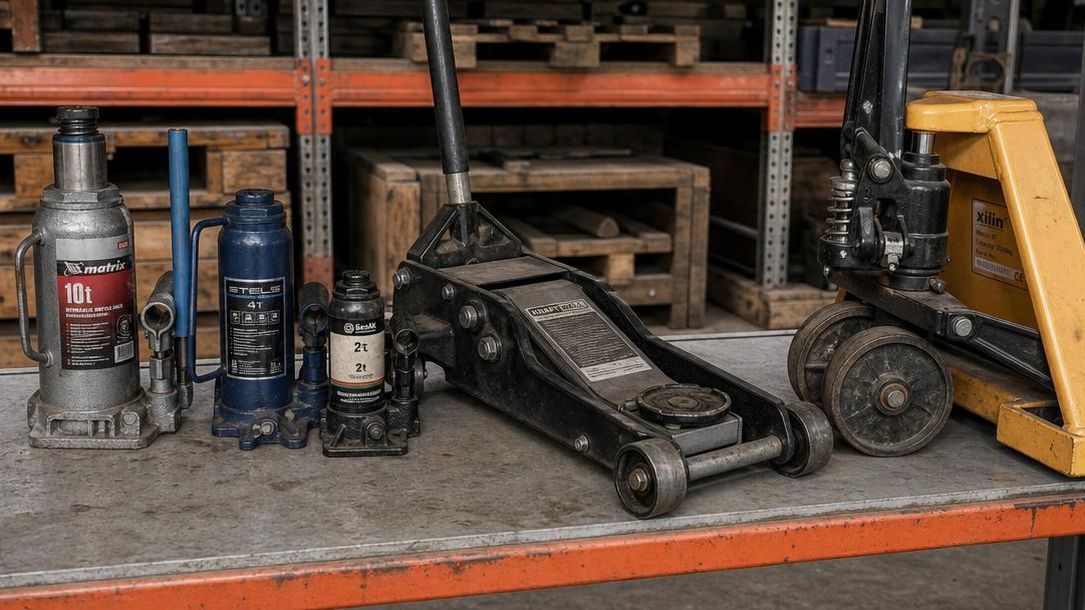

Типичные ошибки и различия для разных видов оборудования

Заливка масла в разные типы гидравлических домкратов отличается не только объёмом, но и логикой доступа к узлам. Ручные бутылочные домкраты заливаются через одну пробку сверху, ромбовидный подкатной домкрат отличается от бутылочного конструкцией механизма подъёма - у него рычажная система, и пробка часто расположена сбоку корпуса, а не сверху. На тележках-рохлях и штабелерах масло льют в гидроблок под платформой или мачтой, и там же чаще всего скапливается грязь, мешающая точно определить уровень.

На практике большинство поломок связано не с самим маслом, а с тем, что делают с ним до заливки. Собрал список ошибок, которые вижу в заявках чаще всего:

• Смешивание минерального и синтетического масла. Смешивание масел разных марок приводит к потере эксплуатационных свойств состава - присадки конфликтуют, вязкость плывёт, механизм подъёма начинает работать хуже, чем на старом масле.
• Использование тормозной жидкости вместо гидравлического масла. Кто-то заливает тормозную жидкость, потому что она под рукой, но она разрушает резиновые уплотнения гидроцилиндра - она гигроскопична и рассчитана на другие материалы манжет, уплотнения дубеют и текут за пару недель.
• Заливка моторного масла. Оно слишком вязкое для мелких зазоров гидравлических домкратов и плохо прокачивается через клапаны при низких температурах на складах.
• Переливание сверх метки. Лишний объём не сжимается при подъёме штока и создаёт избыточное давление в корпусе, из-за которого течёт сальник.
• Игнорирование состояния старого масла. Тёмное, с металлической пылью масло - сигнал не для доливки, а для полной замены гидравлического состава.
• Заливка без очистки горловины. Грязь и песок с корпуса попадают внутрь и ускоряют коррозию узлов клапанной группы.
• Использование одной канистры на весь парк техники. Автомобильные домкраты для легковых машин, мини-домкраты и телескопические подъёмники складов нередко рассчитаны на разную вязкость - используйте только масло, указанное в паспорте конкретной модели.

Общее правило для любой конструкции - меньше самодеятельности с составом и больше внимания к состоянию узлов при регулярной эксплуатации. Ошибка с маслом редко проявляется сразу, но накапливается и в итоге выливается в замену уплотнений или всего гидроблока - а это уже не замена гидравлического масла, а капитальный ремонт узла.

Вопросы и ответы

Какое масло заливать в домкрат, если под рукой нет фирменного?

Встать перед выбором проще и не стать заложником случайной канистры, если заранее сверить необходимые характеристики модели по паспорту, а марку и вязкость записать, чтобы не гадать в следующий раз: подойдёт минеральное гидравлическое масло с вязкостью, близкой к рекомендованной производителем - обычно это ВМГЗ или аналог по ISO VG 15-32 для большинства ручных домкратов. Синтетику к минеральному маслу лучше не подмешивать, а если марка неизвестна - долить чистое масло той же вязкости и дальше уже перейти на полную замену при первом удобном случае: менять масло на подтверждённую марку правильнее, чем гадать дальше.

Как понять, что в системе остался воздух после замены?

Главный признак - шток идёт рывками или проваливается под небольшой нагрузкой вместо плавного подъёма. Если после нескольких качков рукояткой картина не меняется, значит воздух ещё не вышел полностью и нужно повторить цикл прокачки, проверив заодно уровень масла при опущенном штоке.

Можно ли доливать масло, не сливая старое полностью?

Можно, если падение уровня объясняется естественным испарением или мелкой утечкой через сальник, а цвет и запах масла не вызывают вопросов. Если же есть признаки из списка выше (потемнение, гарь, металлическая пыль) - доливка лишь маскирует проблему, и новое масло быстро потеряет свойства в контакте со старым.

Что будет, если залить моторное масло вместо гидравлического?

Механизм подъёма станет работать туго, особенно на холоде, потому что вязкость моторного масла для узких гидравлических каналов слишком высокая. Клапаны могут закисать, шток будет подниматься с задержкой, а в перспективе это ускоряет износ манжет и клапанной группы.

Как часто проверять уровень масла при регулярной эксплуатации?

Для домкратов и рохлей, которые используются ежедневно, уровень стоит проверять раз в месяц, для техники редкого применения - раз в квартал. Автокраны с журналом моточасов обычно проверяются по регламенту, привязанному к отработанным часам, а не к календарным срокам - отработанное масло на таком контроле видно сразу по потемневшему цвету в контрольном окошке.

Почему домкрат не поднимает груз даже после доливки?

Если доливка не помогла, причина обычно не в количестве масла, а в воздухе, оставшемся в системе, или в изношенных уплотнениях, которые не держат давление. Стоит сделать прокачку без нагрузки, а если шток всё равно не держит вес - проверить манжеты цилиндра, потому что при их износе даже свежее масло не решит проблему.

Список литературы

1. ГОСТ 17479.3-85. Масла гидравлические. Классификация и обозначение
2. Виды и обозначение гидравлических масел по ISO, DIN и ГОСТ // FUCHS, техническая библиотека
3. Гидравлические масла - подбор, стандарты (DIN/ISO), вязкость ISO VG // ПитерТрейд, техническая статья
4. Приказ Ростехнадзора от 26.11.2020 № 461 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения»» - требования к эксплуатации гидропривода подъёмных сооружений
