Как проверить ТНВД на дизельном двигателе

Заявка пришла в пятницу: экскаватор Doosan DX225 заводится с третьей попытки, а на холостых обороты плавают, будто кто-то дергает педаль газа. Механик перечисляет симптомы и сразу спрашивает - «может, форсунки?» Прошу серийный номер и фото насоса, потому что по голосу такие вещи не диагностируют: в девяти случаях из десяти за подобной картиной стоит топливный насос высокого давления, и цена ошибки в диагнозе - зря снятые форсунки или простой техники еще на неделю.

Я Степан Лисенков, инженер-механик СПК-Импорт в Благовещенске. За восемь лет я разобрал больше 500 единиц техники и закрыл больше 3000 заявок, и ТНВД на дизельном двигателе - один из узлов, где механики чаще всего путают причину со следствием. В статье разберу, как проверить ТНВД на дизельном двигателе своими силами, не снимая его с мотора, какие признаки говорят именно про насос, а не про форсунки или топливный фильтр, и когда диагностику пора отдавать в сервис.

Топливный насос высокого давления на дизелях спецтехники держит давление подачи от 200 до 2000+ бар, и падение этого давления ниже расчетного - главная причина затрудненного пуска и потери мощности под нагрузкой. Речь про дизели Weichai, Cummins, Yuchai и Deutz на экскаваторах, погрузчиках и самосвалах; легковые системы в статью не входят - там своя специфика подбора.

Что такое ТНВД и его роль в дизельном двигателе

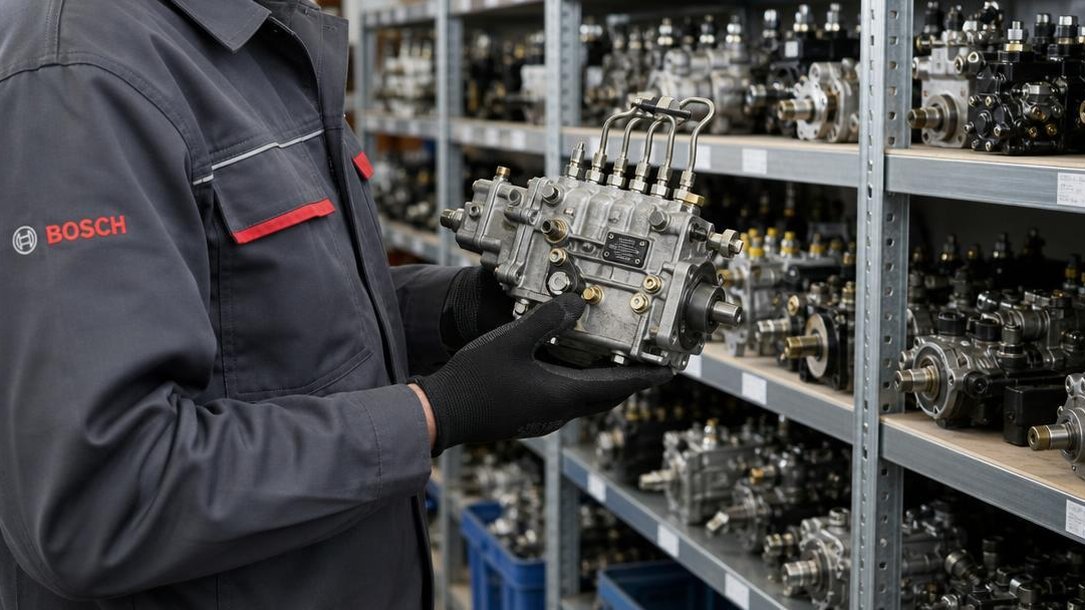

Насос высокого давления - сердце топливной системы: без него форсунки получат топливо, но не под нужным давлением для тонкого распыла. На старых дизелях Yuchai и части Deutz еще встречаются рядные насосы, где каждая секция - отдельный плунжерный узел под свою форсунку, привод от кулачкового вала через шестерни или ремень. Распределительные насосы работают иначе: один плунжер по очереди подает топливо на все форсунки через вращающийся распределитель, конструкция компактнее, но чувствительнее к чистоте топлива.

На современных Weichai WP10, WP12 и Cummins ISF, QSB установлены системы Common Rail: насос не подает топливо напрямую в форсунку, а нагнетает его в общую рампу-аккумулятор, откуда электронный блок управления дозирует впрыск через каждую форсунку отдельно. Такая схема разделяет создание давления и момент впрыска, поэтому насос высокого давления ТНВД в системах Common Rail работает почти постоянно на одном режиме, а не рывками под каждый цилиндр.

Ключевой узел внутри корпуса - плунжерная пара: плунжер и гильза подогнаны друг к другу с зазором в единицы микрон, и именно этот зазор определяет, держит насос давление или нет. Кулачковый вал приводит плунжеры в движение от коленвала двигателя через ремень ГРМ или шестеренчатую передачу, поэтому износ привода тоже сказывается на стабильности впрыска. В системах с электронным управлением датчик давления в рампе постоянно передает сигнал в ЭБУ, и блок управления корректирует работу дозирующего клапана на входе насоса - без этой обратной связи давление в Common Rail плавало бы при каждом изменении нагрузки на двигатель.

Перед ТНВД в системе почти всегда стоит подкачивающий насос низкого давления - механический или электрический, он обеспечивает первичную подачу топлива из бака и создает подпор на входе в насос высокого давления. Если подкачка слабеет, страдает и сам ТНВД: плунжерная пара работает всухую или с завоздушенным топливом, и износ идет быстрее паспортного ресурса.

Признаки неисправности ТНВД на дизельном двигателе

Полный список признаков неисправности ТНВД я собрал по заявкам, где диагноз подтверждался на стенде. Симптомы редко приходят по одному - обычно два-три сразу, и это уже сигнал в пользу насоса, а не форсунок или фильтра.

• Затрудненный запуск двигателя. Мотор крутит стартером дольше обычного, особенно на холодную: недостаточное давление подачи топлива не дает форсункам создать распыл, нужный для воспламенения смеси в первые секунды.
• Нестабильные обороты на холостом ходу. Стрелка тахометра гуляет на 100-200 об/мин без видимой причины - плунжерная пара с износом не держит равномерную подачу на малых оборотах, где давление в системе минимально.
• Падение мощности под нагрузкой. Экскаватор или погрузчик «тупит» на подъеме или при копании плотного грунта - насос не успевает выдать нужный объем топлива, когда двигателю требуется максимум.
• Рост расхода топлива. Увеличение расхода на 10-20% без изменения режима работы почти всегда идет вместе с падением мощности: насос компенсирует потерю давления избыточной подачей, а сгорает эта смесь неполно.
• Черный дым из выхлопной трубы. Рост концентрации несгоревших частиц в выхлопных газах - симптом либо перелива через изношенную плунжерную пару, либо неверных настроек ЭБУ после ремонта насоса.
• Двигатель глохнет на холостых или под небольшой нагрузкой. Насос не держит минимально нужное давление для стабильного впрыска - мотор захлебывается и останавливается без видимой причины.
• Стук и вибрация от насоса. Металлический стук со стороны привода ТНВД на холостых - признак износа кулачкового вала или подшипников самого насоса, игнорировать такой стук нельзя: за ним обычно следует заклинивание.
• Повышенная температура двигателя. Неполное сгорание топлива из-за нарушенного впрыска повышает тепловую нагрузку на мотор, температура охлаждающей жидкости растет даже без перегрузки машины.

По заявкам на Doosan, Hitachi и XCMG с дизелями Weichai и Cummins чаще всего доходят до сервиса с сочетанием «плавают холостые + черный дым при разгоне» - и в восьми случаях из десяти это плунжерная пара или дозирующий клапан, а не форсунки.

Причины поломок топливного насоса высокого давления

В восьми заявках из десяти причину поломки ТНВД видно ещё на этапе разговора с клиентом - до дефектовки. «Заправлялись на трассе, через месяц насос под замену» - классика для Weichai WP10 и Cummins ISF на самосвалах, которые гоняют по трассе Благовещенск - Чита. Грязное топливо с абразивной взвесью и попаданием воды - причина неисправности топливного насоса номер один в моей практике, и при длительной работе на такой солярке неисправности ТНВД становятся вопросом времени.

Плунжерная пара изнашивается от загрязнённого топлива быстрее всего: зазор в паре измеряется микронами, и абразив в солярке работает как наждак. Попадание воды через конденсат в баке или плохую герметизацию горловины вызывает коррозию плунжерных пар и клапанов - на разборке такой насос узнаётся сразу по ржавым разводам на плунжере.

Второй по частоте виновник - засорённый топливный фильтр. Он приводит к голоданию насоса и потере давления: элемент забивается, насос начинает работать на подсосе, плунжерная пара трётся всухую, и через несколько тысяч моточасов приходит стук.

«Насос застучал резко, буквально за смену» - типичное описание клиента, за которым чаще всего стоит не сам насос, а вовремя не заменённый топливный фильтр.

• Естественный износ плунжерной пары - на Yuchai YC6 и Deutz TCD ресурс насоса при чистом топливе и вовремя меняемом фильтре дотягивает до капремонта двигателя, а при абразиве в баке падает вдвое.
• Механические повреждения штуцеров и корпуса - трещины в штуцерах часто результат перетяжки при ремонте или вибрации от разбитого крепления насоса.
• Нарушение условий эксплуатации - долгий холостой ход зимой без прогрева, перегрев двигателя, заправка с земляных ёмкостей без фильтрации при длительной работе без обслуживания.
• Коррозия от простоя - техника, которая стоит месяцами без консервации, приходит с закисшими плунжерами даже без активной работы.

По заявкам на Doosan и Hitachi отдельно замечаю: если клиент меняет топливный фильтр по регламенту, а не «когда вспомнит», насос до капремонта двигателя обычно доживает без вмешательства - это не совпадение, а прямая связь качества топлива с ресурсом узла.

Как проверить ТНВД не снимая с двигателя

Диагностика ТНВД без снятия с двигателя - то, с чего я советую начинать в девяти случаях из десяти: снятие насоса отнимает день работы, а половина проблем видна и без разборки, инструмент нужен минимальный - манометр, ключи, фонарь.

Начинаю с визуального осмотра на герметичность и утечки: подтёки солярки по корпусу насоса, мокрые пятна у штуцеров, следы топлива на магистралях высокого давления. Даже небольшая капля в районе соединения - повод проверить затяжку и состояние уплотнительных колец, пока трещина не разрослась.

Дальше - проверка магистралей: трубки высокого давления не должны иметь перегибов, ржавчины по шву, потёртостей о соседние узлы. На Cummins QSB такие трубки трутся о кронштейн генератора при слабом креплении - за пару месяцев протирается насквозь.

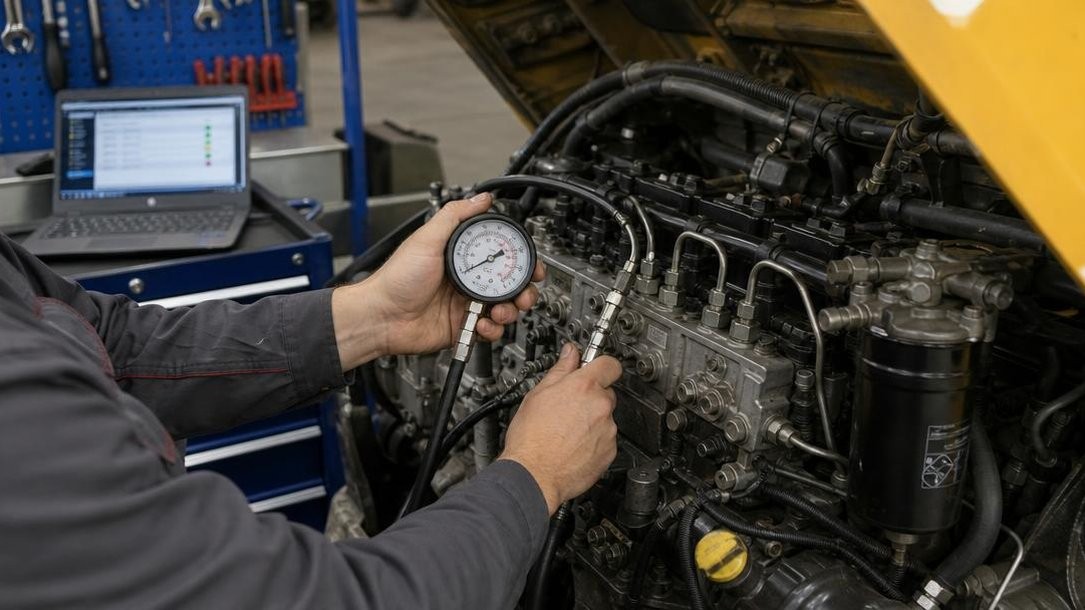

Ключевой этап - подключение манометра к трубке подачи и оценка показаний под нагрузкой и на холостых. Манометр показывает давление топлива в магистрали высокого давления, и падение против нормы производителя почти всегда указывает на неисправности ТНВД или подкачивающую ступень, а не на форсунки.

1. Осмотр на подтёки - корпус, штуцеры, уплотнительные кольца по всему контуру насоса.
2. Проверка магистралей - трубки на перегибы, потёртости, следы коррозии.
3. Подключение манометра - показания на холостых и под нагрузкой сверяются со значениями завода-изготовителя.
4. Проверка на подсос воздуха - пузырьки в прозрачном топливопроводе или нестабильные обороты сразу после запуска указывают на негерметичность магистрали до насоса.
5. Прослушивание работы - посторонний стук или прерывистый шум насоса на разных оборотах.

Поврежденные уплотнения и потёртые трубки я меняю сразу, не дожидаясь, пока подсос воздуха разовьётся в нестабильную работу на холостом ходу - деталь копеечная, а простая экскаватора на объекте стоит на порядок дороже.

Проверка давления и диагностика Common Rail

На системах Common Rail визуальным осмотром и манометром на подаче не обойтись - там речь про давление в системе от 1500 до 2200 бар в зависимости от поколения, и для точных измерений нужно диагностическое оборудование, а не обычный манометр из набора для механических ТНВД.

Сигнал от электронного блока управления контролирует давление в рампе через датчик давления топлива и корректирует работу регулятора насоса в реальном времени. Если датчик врёт или сигнал искажён проводкой, ЭБУ может держать заниженное давление даже при исправном насосе - отсюда важность считывания именно кодов ошибок, а не только субъективных симптомов.

Диагностический сканер считывает коды ошибок по давлению и работе соленоидов дозирующего клапана - это первый шаг на специализированном сервисе прежде, чем снимать насос. На Hitachi ZX330 и XCMG с Cummins QSB проверка занимает 20 минут и часто исключает насос из подозреваемых, указывая на форсунку или проводку датчика.

Ориентировочные диапазоны (точные значения для модели - в документации производителя):

Показания должны соответствовать значениям, заданным производителем - отклонение больше 10-15% от нормы я считаю поводом снимать насос на стенд, а не продолжать эксплуатацию с надеждой «само пройдёт». На стендах в специализированном сервисе насос проверяют под реальной нагрузкой с точной имитацией режимов двигателя - только там видно, держит ли плунжерная пара давление стабильно.

Проверка плунжерной пары, клапанов и подкачивающего насоса

Когда общая проверка давления показала отклонение, я иду по узлам ТНВД отдельно, а не меняю насос целиком - это дороже, чем нужно в половине случаев. Первой смотрю плунжерную пару: она формирует давление впрыска, и на её зеркале при износе появляются задиры, из-за которых топливо просачивается обратно во впускную полость вместо камеры сгорания. Симптом характерный - двигатель заводится дольше обычного и хуже держит холостые обороты именно на непрогретом моторе.

Дальше проверяю состояние нагнетательных клапанов - каждый отвечает за подачу к своей форсунке, и залипание одного даёт неровную работу цилиндра, которую путают с проблемой самой форсунки. Отдельно смотрю обратный клапан: он предотвращает падение давления после остановки двигателя, и если клапан подтравливает, машина заводится с задержкой даже при исправном стартере.

Подкачивающий насос низкого давления - следующая точка: он подаёт топливо из бака к ТНВД по трубе низкого давления (топливные трубы на некоторых моделях перетираются о раму), и его износ или подсос воздуха через негерметичный шланг снижают давление на входе. Проверяю регулятор давления - на некоторых моделях он электронный, и ошибка калибровки имитирует симптомы механического износа деталей. Тяги механизма подачи смотрю на люфт визуально: разболтанная тяга даёт неровную реакцию на педаль газа, которую легко списать на сам ТНВД, хотя дело в паре миллиметров хода компонентов привода.

Практический чек-лист диагностики ТНВД

Когда механик звонит с подозрением на ТНВД, я прошу пройти по порядку методично, от простого к сложному, чтобы оценить общую техническую работоспособность узла и не снимать насос раньше времени, не пропустив причину попроще.

1. Осмотр без разборки - подтёки топлива по корпусу, состояние проводки датчиков, целостность шлангов низкого давления.
2. Проверка запуска и холостого хода - время запуска на холодную, ровность оборотов, наличие дыма при пуске.
3. Диагностика по кодам ошибок - сканером через OBD или диагностический разъём, если насос электронно управляемый.
4. Замер давления на выходе ТНВД - манометром или через диагностический штуцер рампы Common Rail, сверка с заводскими значениями.
5. Проверка подкачивающего насоса и топливного фильтра - давление на входе в ТНВД, герметичность соединений до насоса.
6. Оценка равномерности работы по цилиндрам - поочерёдное отключение форсунок или считывание коррекции подачи по сканеру.
7. Решение о стенде - если отклонение больше 10-15% от нормы, насос снимают для проверки под нагрузкой в сервисе, где дают оценки состояния каждой секции отдельно.

Такой порядок по результатам оценки состояния узлов экономит клиенту деньги: часто причина в засорённом фильтре или подсосе воздуха, а не в самом насосе, и до стенда дело не доходит вовсе.

Профилактика и регулярное обслуживание ТНВД

Профилактика насоса высокого давления дешевле любого ремонта, и это не общие слова, а прямой счёт: замена топливного фильтра стоит копейки против стоимости плунжерной пары. На технике с Yuchai YC6 и Deutz TCD, что проходит через нашу дефектовку, обслуживание по регламенту - главная причина, почему насос доживает до капитального ремонта двигателя, а не до собственной преждевременной замены.

• Топливный фильтр - меняйте каждые 250-500 моточасов (это порядка 1-2 тыс. км пробега для самосвалов) в зависимости от качества топлива на объекте, а не по факту падения мощности.
• Промывка топливной системы - раз в год или при смене поставщика топлива, особенно если летом заправлялись с разных источников.
• Контроль качества топлива - отстой и вода в баке разрушают плунжерные пары быстрее, чем выработка ресурса; отстаивайте топливо перед заправкой техники.
• Своевременная замена масла - для насосов с масляной смазкой привода интервал масла напрямую влияет на ресурс кулачкового вала.
• Регламент производителя - у Weichai и Cummins разные интервалы обслуживания топливной аппаратуры, и экономия на регламенте одного бренда не переносится на другой.

Отдельно скажу про очистки бака перед сезоном: на технике, что стоит зимой без работы, в баке накапливается конденсат, и весной первая же заправка гонит воду через насос. Пять минут на промывку бака экономят потом неделю простоя техники в ожидании детали - именно так насос выдаёт стабильную работу весь сезон.

Ремонт или замена ТНВД: как принять решение

Когда насос выходит из строя, вопрос не «менять или нет», а «менять целиком или ремонтировать узел». По опыту дефектовки, на части моделей можно заменить отдельные плунжерные пары или форсунки, не трогая корпус насоса, а на других сериях комплектующие идут только в сборе - тогда ремонт одной пары обходится почти как треть насоса, и дешевле заменить агрегат целиком.

Ремонт оправдан, если повреждение локальное: одна форсунка, один плунжер, износ регулятора давления. Замена нужна, если пострадал корпус насоса, кулачковый вал или сразу несколько узлов - в такой ситуации ремонт превращается в цепочку дорогостоящего ремонта по частям, а итоговая сумма догоняет и перегоняет цену нового агрегата.

При выборе сервиса смотрите на три вещи: стенд для проверки после ремонта, а не «на глаз»; оригинальные или проверенные аналоги запчастей, а не детали неизвестного происхождения; письменная гарантия на работы. Наша компания даёт гарантию 6 месяцев по договору, склады держим в Хэйхэ, Благовещенске и Казани - это сокращает срок поставки узла с недель до дней.

По серийнику машины и фото шильдика насоса модификацию определяют однозначно - без этого артикул из интернета в половине случаев не совпадает с тем, что стоит на технике. Так подбирают оригинал или аналог с трезвым расчётом ресурса: свяжемся с вами не для продажи, а чтобы сказать прямо, стоит ли ремонт своих денег.

Вопросы и ответы

Собрал здесь вопросы, на которые чаще всего отвечаю по заявкам о ТНВД.

Как проверить ТНВД, не снимая с двигателя?

Базовая проверка - замер давления в топливной рампе манометром и осмотр форсунок на подтёки без разборки насоса. Полная диагностика без снятия возможна на технике с электронным управлением через сканер, который читает параметры давления и коррекции подачи по цилиндрам.

Сколько стоит диагностика ТНВД?

Стоимость зависит от объёма проверки: замер давления на месте - самая дешёвая процедура, проверка на стенде со снятием насоса дороже из-за демонтажа. Итоговую цену называют после осмотра - трудоёмкость снятия насоса отличается по маркам.

Можно ли работать на технике с неисправным ТНВД?

Да, если симптом слабый и не приводит к перегреву или полной потере мощности. Диагностика по звуку и приборам указывает, какому узлу требуется необходимое внимание. Но каждый час работы с неисправным насосом ускоряет выход из строя остальных узлов топливной системы: форсунок, рампы, а на дизелях с турбиной - и самой турбины.

Через сколько моточасов проверять ТНВД?

Плановую проверку делают вместе с ТО каждые 500-1000 моточасов. Внеплановая диагностика нужна при появлении любого из признаков неисправности: провалов мощности, чёрного дыма, затруднённого пуска - тянуть до планового ТО не стоит.

Что будет, если игнорировать признаки неисправности ТНВД?

Игнорирование симптомов приводит к цепной поломке: износ одной пары вызывает перегрузку соседних цилиндров ДВС, а это ведёт к падению компрессии и износу ЦПГ. Понимание должно появиться заранее: стоимость вырастает с одного узла до переборки топливной системы и части двигателя.
