Детали крепления двигателя для дорожного катка Shantui SR20M /
SR20M-2 SHANGCHAI

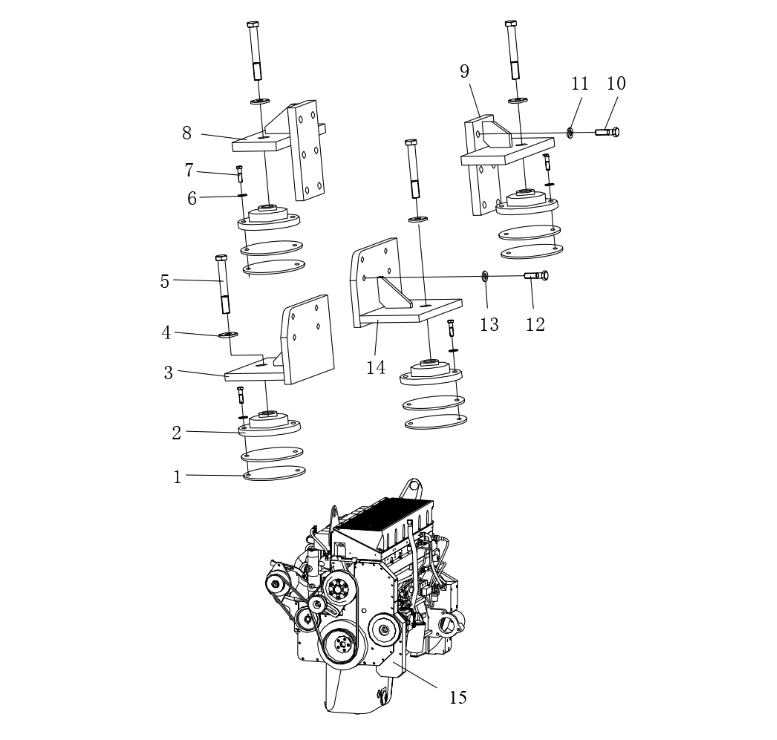

Чертеж 1
| Номер на картинке | Артикул | Наименование товара |
| 1 | 253-01-00001 | РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА |
| 2 | 253-01-02000 | АНТИВИБРАЦИОННЫЙ БЛОК |
| 3 | 263-01-12000 | ЗАДНЕЕ КРЕПЛЕНИЕ |
| 4 | 01643-32260 | ПРОКЛАДКА 22 |
| 5 | 01010-52255 | БОЛТ 22Х55 |
| 6 | 01602-01442 | Шайба 14 |
| 7 | 01010-51440 | БОЛТ M14Х40 |
| 8 | 263-01-13000 | ПЕРЕДНЕЕ КРЕПЛЕНИЕ |
| 9 | 263-01-11000 | ПЕРЕДНЕЕ КРЕПЛЕНИЕ |
| 10 | 01050-51440 | БОЛТ M14*1.5*40 |
| 11 | 01643-31445 | Шайба 14 |
| 12 | 01010-51235 | БОЛТ M12x35 |
| 13 | 01643-31232 | Шайба 12 |
| 14 | 263-01-14000 | ЗАДНЕЕ КРЕПЛЕНИЕ |
| 15 | 263-01-04000 | ДВИГАТЕЛЬ D6114 |
Детали крепления двигателя для дорожного катка Shantui SR20M WEICHAI

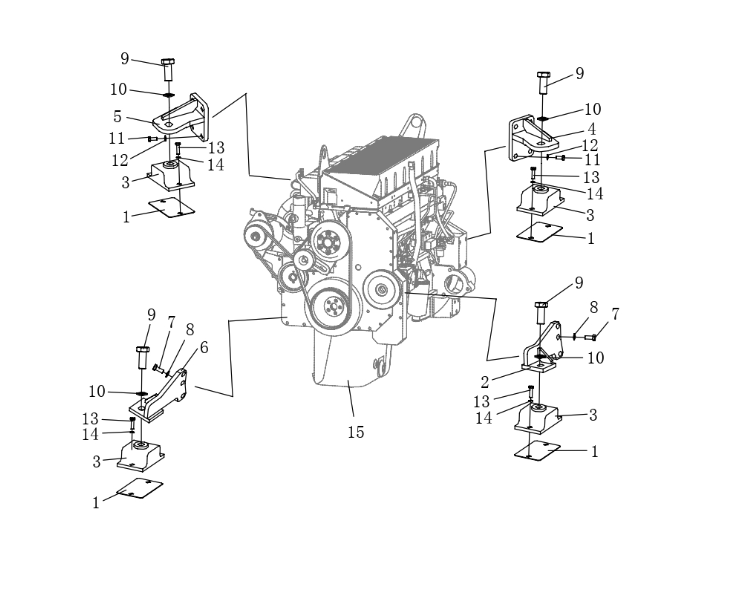

Чертеж 2
| Номер на картинке | Артикул | Наименование товара |
| 1 | 253-01-00001 | Регулировочная прокладка |
| 2 | 263-01-23000 | Заднее крепление (правое) |
| 3 | 253-01-02000 | Антивибрационный блок |
| 4 | 263-01-24000 | Переднее крепление (правое) |
| 5 | 263-01-25000 | Переднее крепление (левое) |
| 6 | 263-01-26000 | Заднее крепление (левое) |
| 7 | 01010-51845 | Болт M18*45 |
| 8 | 01643-31845 | Шайба 18 |
| 9 | 01010-52255 | Болт M22*55 |
| 10 | 01643-32260 | Шайба 22 |
| 11 | 01010-51235 | Болт M12*35 |
| 12 | 01643-31232 | Шайба 12 |
| 13 | 01010-51440 | Болт M14*40 |
| 14 | 01602-21442 | Шайба 14 |
| 15 | TD226B | Двигатель TD226B |
Детали крепления двигателя для дорожного катка Shantui SR20M /SR20M-2 CUMMINS

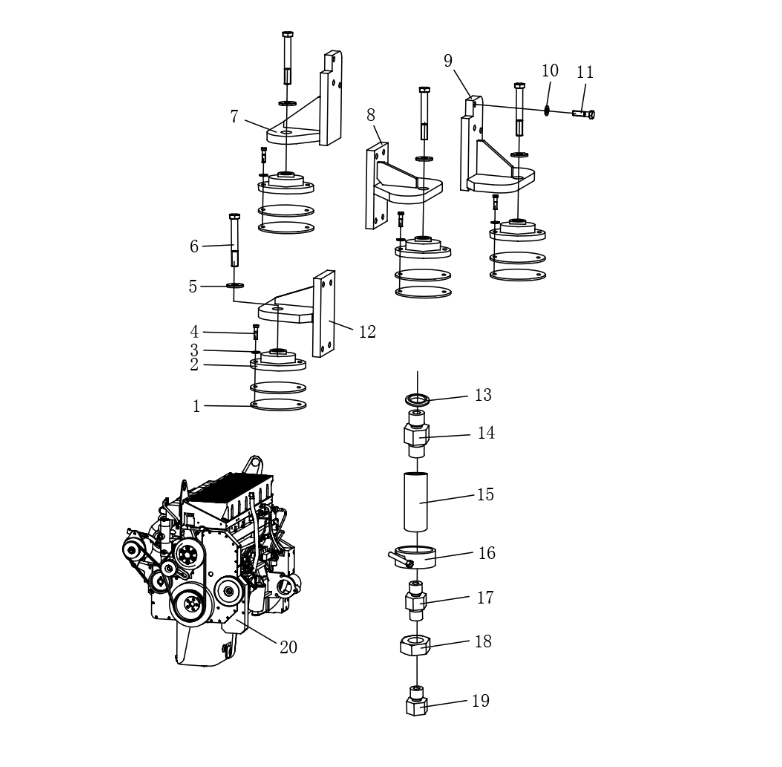

Чертеж 3
| Номер на картинке | Артикул | Наименование товара |
| 1 | 253-01-00001 | Регулировочная прокладка |
| 2 | 253-01-02000 | Антивибрационный блок |
| 3 | 01602-01442 | Рессорная шайба 14 |
| 4 | 01010-51440 | Болт M14*40 |
| 5 | 01643-32260 | Шайба 22 |
| 6 | 01010-52255 | Болт M22*55 |
| 7 | 263-01-17000 | Переднее крепление (левое) |
| 8 | 263-01-18000 | Заднее крепление (правое) |
| 9 | 263-01-16000 | Переднее крепление (правое) |
| 10 | 01643-31232 | Шайба 12 |
| 11 | 01010-51235 | Болт M12*35 |
| 12 | 263-01-15000 | Заднее крепление (левое) |
| 13 | 07303-01825 | Уплотнительная прокладка |
| 14 | 263-01-00006 | Соединительный элемент |
| 15 | 263-01-00007 | Шланг |
| 16 | 07281-00259 | Зажим |
| 17 | 263-01-05000 | Соединительный элемент |
| 18 | 07239-12410 | Гайка |
| 19 | 263-01-23000 | Пробка |
| 20 | 263-01-10000 | Двигатель 6BTA5.9 |
Детали крепления двигателя для дорожного катка Shantui SR20M-E YUCHAI

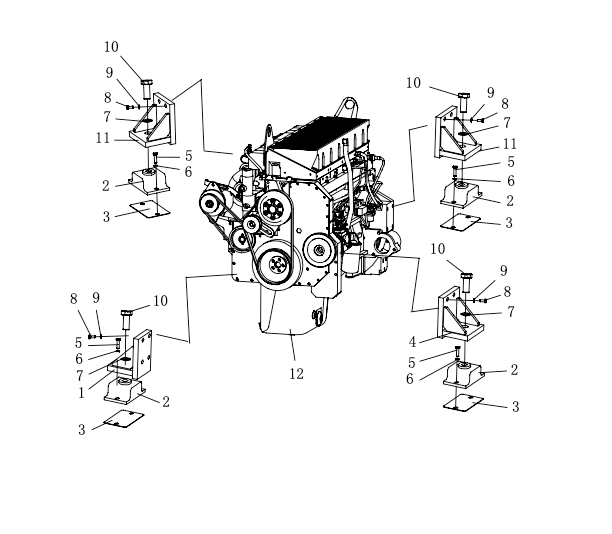

Чертеж 4
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-01-20000 | Крепление |
| 2 | 253-01-02000 | Антивибрационный блок |
| 3 | 253-01-00001 | Регулировочная прокладка |
| 4 | 263-01-19000 | Крепление |
| 5 | 01010-51440 | Болт M14*40 |
| 6 | 01602-01442 | Шайба 14 |
| 7 | 01643-32260 | Шайба 22 |
| 8 | 01010-51235 | Болт M12*35 |
| 9 | 01643-31232 | Шайба 12 |
| 10 | 01010-52255 | Болт M22*x55 |
| 11 | 253-01-04000 | Заднее крепление |
| 12 | YC6108ZG | Двигатель |
Детали крепления двигателя для дорожного катка Shantui SR20M / SR20M-2 / SR20M-E выступают гарантом безопасной и качественной работы дорожного катка. Крепление позволяет минимизировать вибрации и снизить нагрузку на другие узлы катка играют критическую роль в обеспечении стабильности и надежности работы машины.
