Запчасти для топливного бака дорожного катка Shantui SR20M / SR20M-2 SHANGCHAI

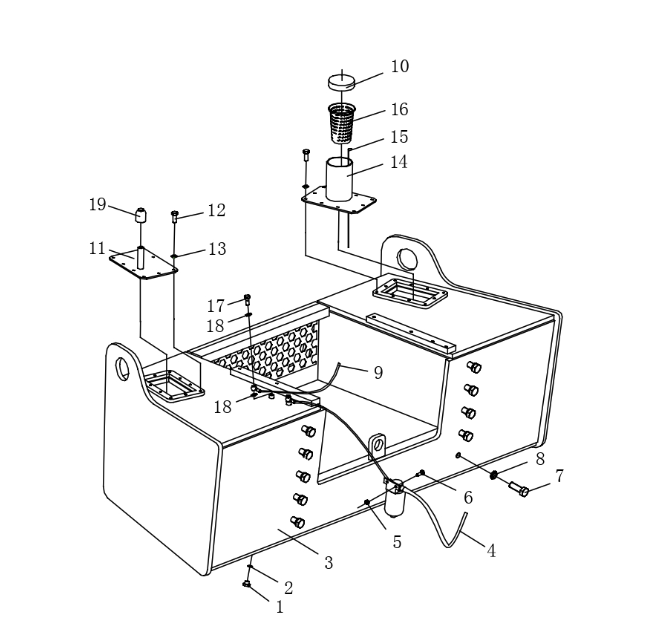

Чертеж 1
| Номер на картинке | Артикул | Наименование товара |
| 1 | 07044-12412 | Гайка |
| 2 | 07002-02434 | Уплотнительное кольцо |
| 3 | 263-04-01000 | Топливный бак |
| 4 | 263-04-06000 | Комплект входного масляного фильтра |
| 5 | 01580-10806 | Гайка M8 |
| 6 | 01010-50830 | Болт M8×30 |
| 7 | 01010-52470 | Болт M24×70 |
| 8 | 01643-32460 | Шайба 24 |
| 9 | 263-04-05100 | Масляная линия |
| 10 | 16Y-04C-02000 | Крышка топливного бака |
| 11 | 263-04-02100 | Крепление |
| 12 | 01010-50825 | Болт M8×25 |
| 13 | 01643-30823 | Шайба 8 |
| 14 | 263-04-03000 | Крепление |
| 15 | 263-04-00001 | Штангенциркуль |
| 16 | 07056-18416 | Фильтрующая сетка |
| 17 | 263-04-05001 | Шарнирный болт |
| 18 | 263-04-05002 | Шайба |
| 19 | 07030-00252 | Вентиляционная труба |
Запчасти для топливного бака дорожного катка Shantui SR20M / SR20M-2 CUMMINS

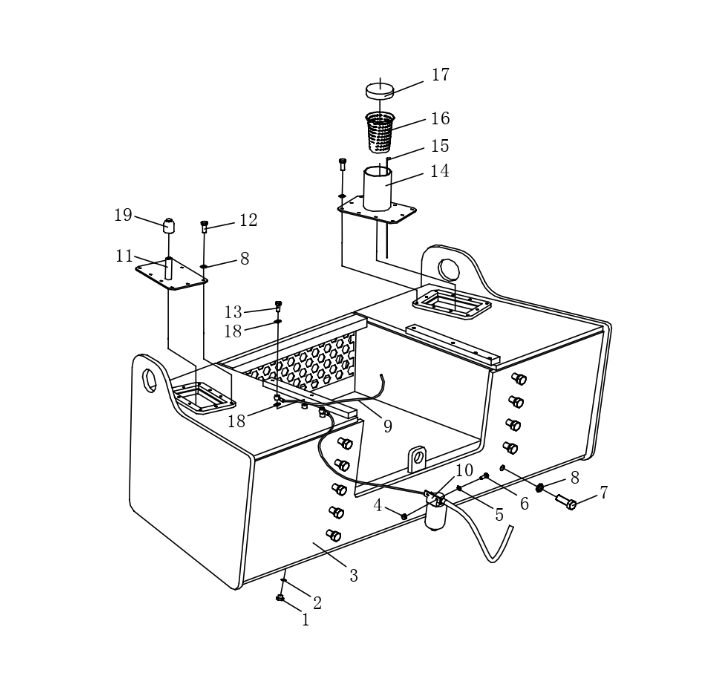

Чертеж 2
| Номер на картинке | Артикул | Наименование товара |
| 1 | 07044-12412 | Болт |
| 2 | 07002-02434 | Уплотнительное кольцо |
| 3 | 263-04-01000 | Топливный бак |
| 4 | 01580-10806 | Гайка M8 |
| 5 | 01643-30823 | Шайба 8 |
| 6 | 01010-50830 | Болт M8×30 |
| 7 | 01010-52470 | Болт M24 ×70 |
| 8 | 01643-32460 | Шайба 24 |
| 9 | 263-04-07000 | Трубка возврата масла |
| 10 | 263-04-08000 | Комплект входного масляного фильтра |
| 11 | 263-04-02100 | Крепление |
| 12 | 01010-50825 | Болт M8×25 |
| 13 | 07206-31014 | Шарнирный болт |
| 14 | 263-04-03000 | Крепление |
| 15 | 263-04-00001 | Штангенциркуль |
| 16 | 07056-18416 | Фильтрующая сетка |
| 17 | 16Y-04C-02000 | Крышка топливного бака |
| 18 | 07005-01412 | Уплотнительная прокладка |
| 19 | 07030-00252 | Сапун |
Запчасти для топливного бака дорожного катка Shantui SR20M WEICHAI

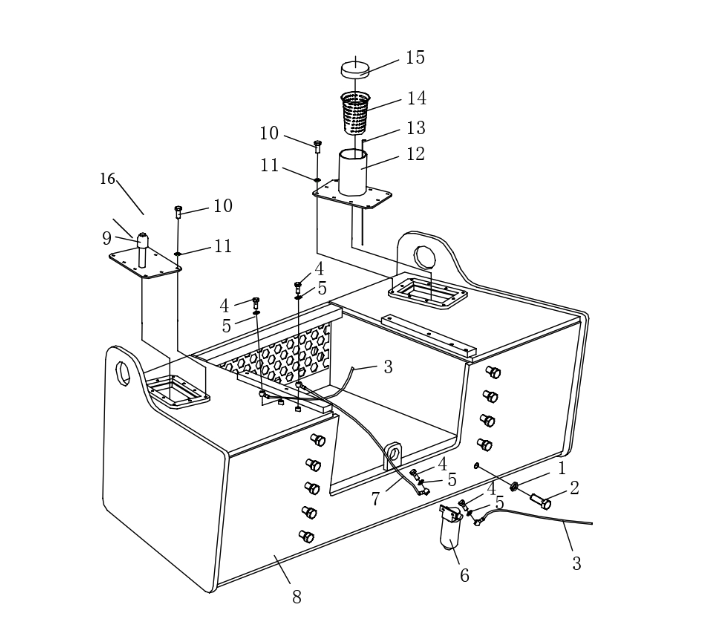

Чертеж 3
| Номер на картинке | Артикул | Наименование товара |
| 1 | 01643-32460 | Шайба 24 |
| 2 | 01010-52470 | Болт M24×70 |
| 3 | 263-04-10000 | Масляная трубка |
| 4 | 07206-31014 | Шарнирный болт |
| 5 | 07005-01412 | Уплотнительная прокладка |
| 6 | 263-04-12000 | Водоотделительный фильтр |
| 7 | 263-04-11000 | Масляная трубка |
| 8 | 263-04-01000 | Топливный бак |
| 9 | 263-04-02100 | Крепление |
| 10 | 01010-50825 | Болт M8 ×25 |
| 11 | 01643-30823 | Шайба 8 |
| 12 | 263-04-03000 | Крепление |
| 13 | 263-04-00001 | Штангенциркуль |
| 14 | 07056-18416 | Фильтрующая сетка |
| 15 | 16Y-04C-02000 | Крышка топливного бака |
| 16 | 07030-00252 | Сапун |
Запчасти для топливного бака дорожного катка Shantui SR20M-E

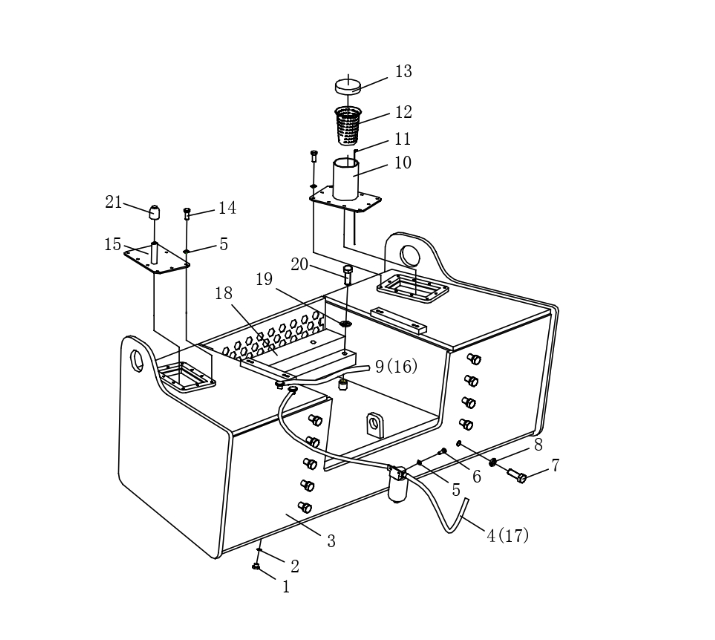

Чертеж 4
| Номер на картинке | Артикул | Наименование товара |
| 1 | 07044-12412 | Заглушка |
| 2 | 07002-02434 | Уплотнительное кольцо |
| 3 | 263-04-09000 | Топливный бак |
| 4 | 253-04-03000 | Комплект входного масляного фильтра |
| 5 | 01643-30823 | Шайба 8 |
| 6 | 01010-50820 | Болт M8×20 |
| 7 | 01010-52470 | Болт M24 ×70 |
| 8 | 01643-32460 | Шайба 24 |
| 9 | 253-04-02000 | Трубка возврата масла |
| 10 | 263-04-03000 | Крепление |
| 11 | 263-04-00001 | Штангенциркуль |
| 12 | 07056-18416 | Фильтрующая сетка |
| 13 | 16Y-04C-02000 | Крышка топливного бака |
| 14 | 01010-50825 | Болт M8×25 |
| 15 | 263-04-02100 | Крепление |
| 16 | 263-04-07000 | Линия возврата масла |
| 17 | 263-04-08000 | Комплект входного масляного фильтра |
| 18 | 263-04-00002 | Балансировочный груз |
| 19 | 01643-32060 | Шайба 20 |
| 20 | 01010-52065 | Болт M20×65 |
| 21 | 07030-00252 | Сапун |
Топливный бак дорожных катков Shantui SR20M / SR20M-2 / SR20M-E отличается большой емкостью, обеспечивая продолжительную работу без дозаправки, что повышает производительность и снижает время простоя. Изготовленный из высокопрочных материалов, топливный бак надежно защищает топливо от повреждений и утечек, гарантируя безопасность эксплуатации. Он оснащен удобной горловиной для заправки и системой вентиляции, предотвращающей образование вакуума и обеспечивающей стабильную подачу топлива к двигателю.
