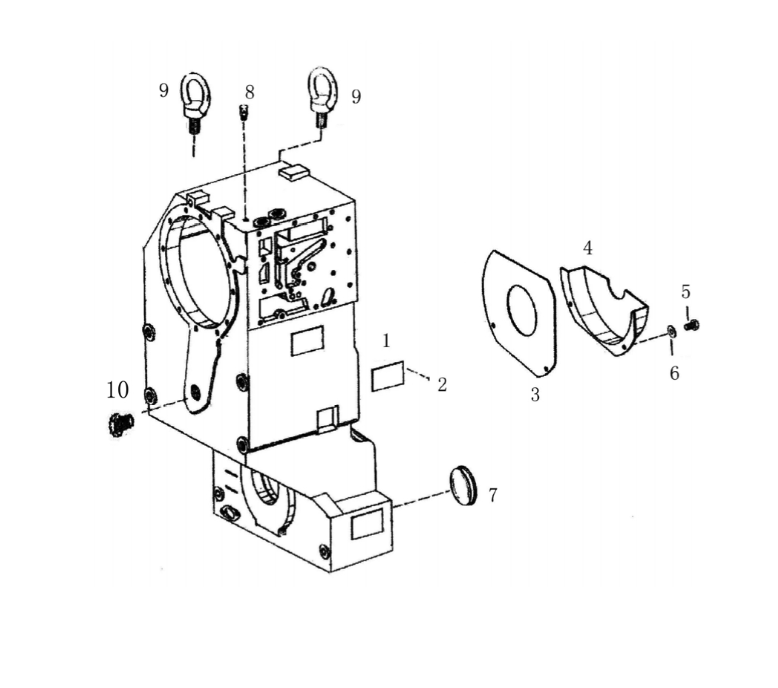

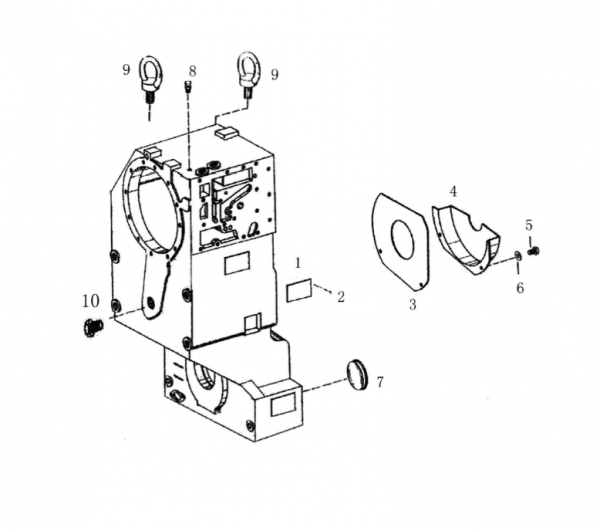

Детали корпуса КПП YD133 для дорожного катка Shantui SR20M
Чертеж 1
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-15-10001 | Корпус (DB132) |
| 2 | GB876-1986 | Шильдик |
| 3 | 263-15-10002 | Селекторная панель |
| 4 | 263-15-10003 | Масляный фильтр |
| 5 | 01010-50816 | Болт M8×16 |
| 6 | 01641-30812 | Шайба 8 |
| 7 | 263-15-10004 | Уплотнительная крышка ф80 |
| 8 | 263-15-10005 | Вентиляционная крышка |
| 9 | 04530-11628 | Винт |
| 10 | 263-15-10006 | Заглушка M26X1.5 |

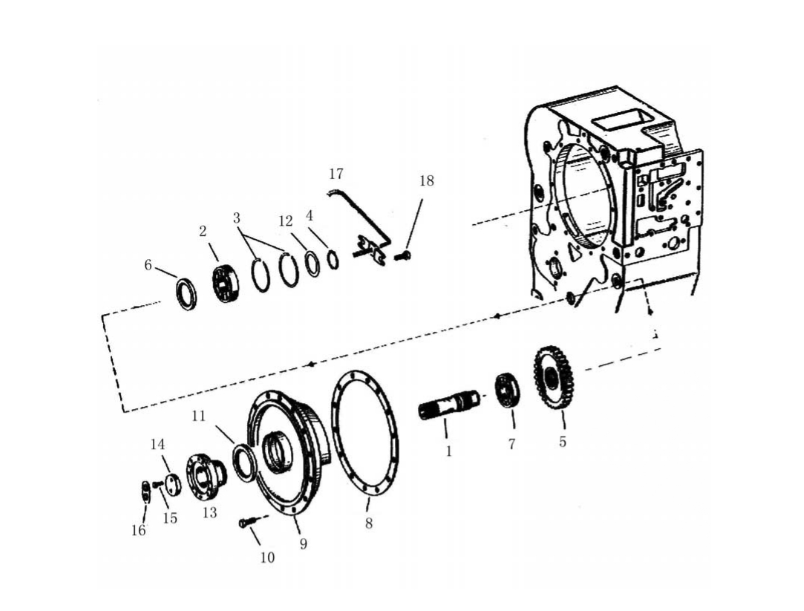

Входные детали КПП YD133 для дорожного катка Shantui SR20M
Чертеж 2
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-15-10007 | Вал |
| 2 | 263-15-10008 | Шариковый подшипник WTB 409023 |
| 3 | 263-15-10009 | Стопорное кольцо SP90 |
| 4 | 263-15-10010 | Кольцо блокировки вала |
| 5 | 263-15-10011 | Зубчатое колесо |
| 6 | 263-15-10012 | Разделительное кольцо |
| 7 | GB283-1984 | Роликовый подшипник |
| 8 | 263-15-10013 | Прокладка 0.5 |
| 9 | 263-15-10014 | Крышка |
| 10 | GB5783-M10*35 | Болт |
| 11 | 263-15-10015 | Уплотнительное кольцо 608010 |
| 12 | 263-15-10016 | Регулировочная прокладка 4050S |
| 13 | 263-15-10017 | Входной фланец |
| 14 | 263-15-10018 | Пластина давления 562410 |
| 15 | GB5783-M8*25 | Болт |
| 16 | 263-15-10019 | Замок болта |
| 17 | 263-15-10020 | Компоненты масляного фильтра |
| 18 | 01010—80610 | Болт M6x10 |

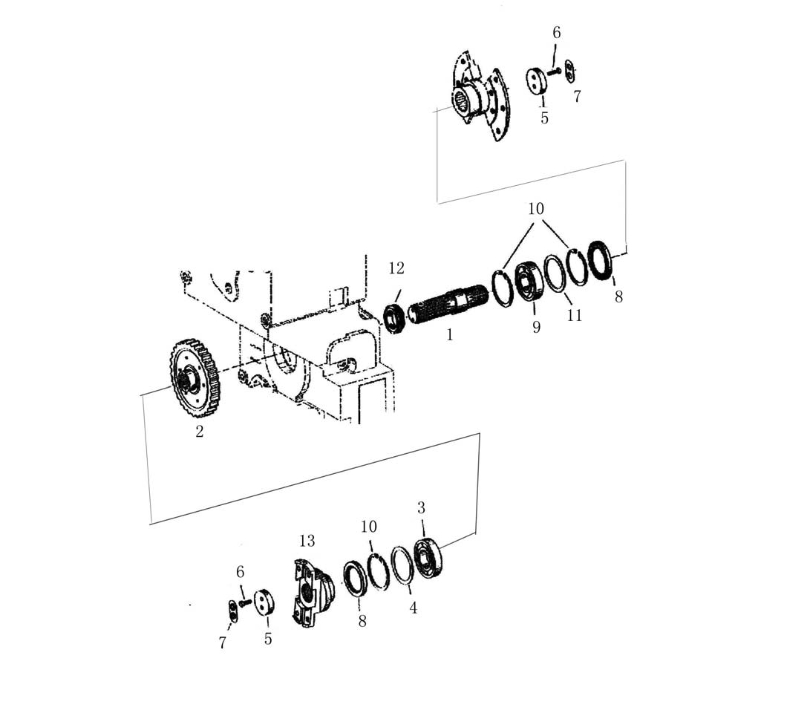

Выходные детали КПП YD133 для дорожного катка Shantui SR20M
Чертеж 3
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-15-10021 | Вал (DB132) |
| 2 | 263-15-10022 | Зубчатое колесо |
| 3 | GB283-NJ213E | Подшипник |
| 4 | 263-15-10023 | Регулировочная прокладка |
| 5 | 263-15-10024 | Пластина давления |
| 6 | GB5783-1986 | Болт |
| 7 | 263-15-10025 | Замок болта |
| 8 | 263-15-10026 | Уплотнительное кольцо вала 90x120x13 |
| 9 | GB276-6311 | Подшипник |
| 10 | 263-15-10027 | Стопорное кольцо |
| 11 | 263-15-10028 | Регулировочная прокладка |
| 12 | 263-15-10029 | Втулка вала |
| 13 | 263-15-10030 | Фланец |
Детали корпуса КПП YD133 для дорожного катка Shantui SR20M – это ключевые элементы, обеспечивающие надежную и бесперебойную работу трансмиссии. Они отвечают за правильное функционирование механизмов переключения передач, защищают внутренние компоненты КПП от повреждений и обеспечивают прочную и герметичную конструкцию.
