Запчасти блока управления для дорожного катка XS203J / XS203JPD

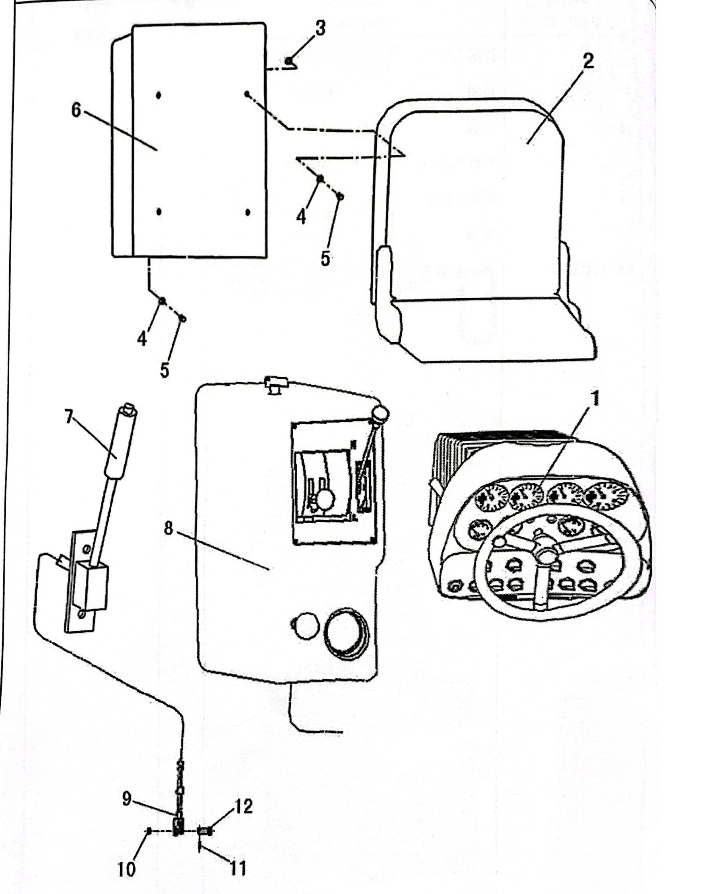

Схема 1
| Номер на схеме | Артикул | Примечание | Наименование товара |
| 1 | 226800420 | Приборная панель | |
| 1 | 226800426 | Приборная панель | |
| 1 | 227100211 | Приборная панель | |
| 2 | 802101253 | Сиденье | |
| 3 | 805200045 | GB/T6170-2000 | Гайка M8 |
| 4 | 805300010 | GB/T93-1987 | Шайба 8 |
| 5 | 805000018 | GB/T5783-2000 | Болт M8×20 |
| 6 | 227000246 | Ящик для инструментов | |
| 7 | 800302293 | Трос ручного тормоза | |
| 8 | 226800404 | Узел управления | |
| 8 | 226800451 | Узел управления | |
| 9 | 227000103 | Вилочный фитинг | |
| 10 | 805300102 | GB/T96. 1-2002 | Шайба 10 |
| 11 | 805600344 | GB/T91-2000 | Штифт 3х20 |
| 12 | 805601679 | Осевой штифт A10×25 |
Запчасти блока управления для дорожного катка XS203J / XS203JPD

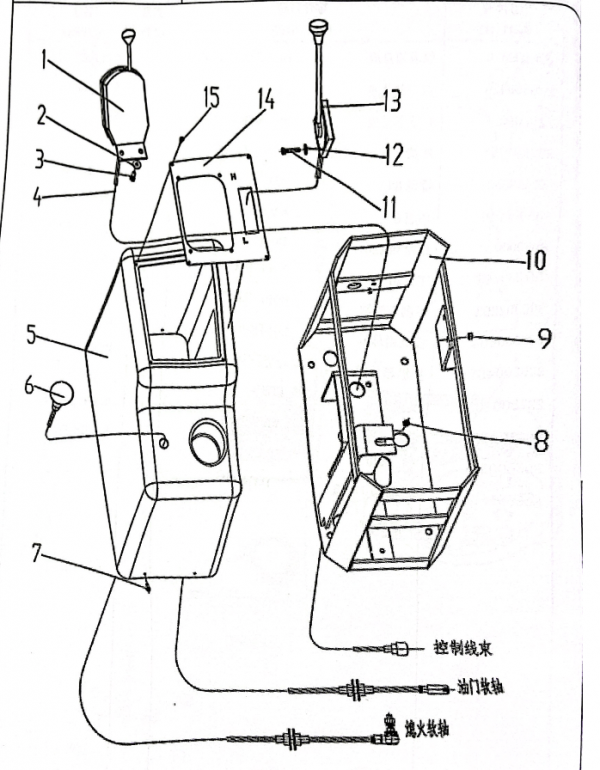

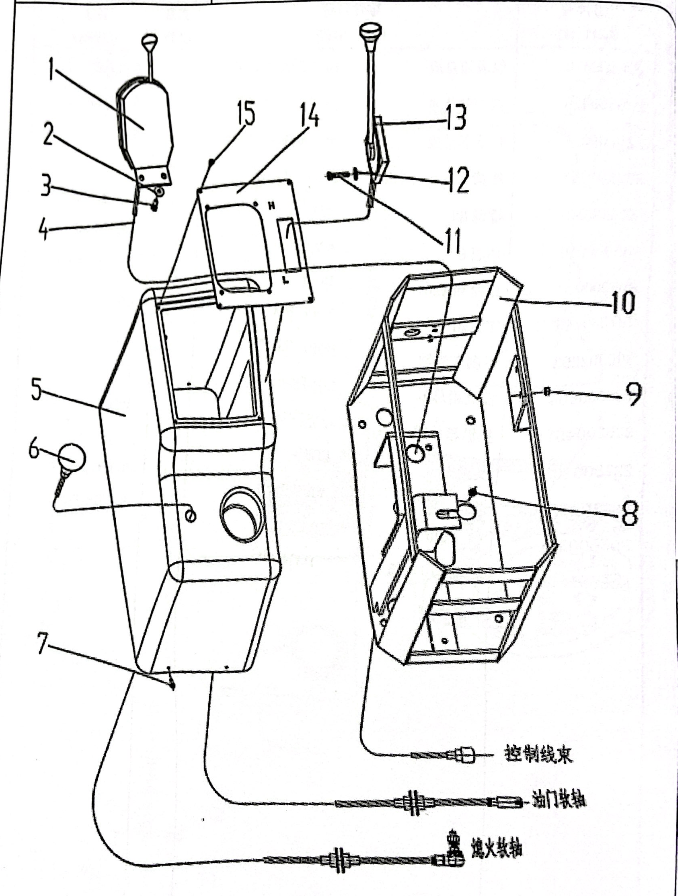

Схема 2
| Номер на картинке | Артикул | Примечание | Наименование товара |
| 1 | 803507300 | JCS-IO (B) -001 | Переключатель передач |
| 2 | 805300102 | GB/Т96. 1-2002 | Шайба 10 |
| 3 | 805000018 | GB/15783-2000 | Болт M8X20 |
| 4 | L=2. 04 | Кабель коробки передач | |
| 5 | 227000186 | Корпус узла управления | |
| 6 | 800302320 | Трос зажигания | |
| 7 | 805101823 | GB/T818-2000 | Болт M4×16 |
| 8 | 805200049 | GB/T6170-2000 | Гайка M12 |
| 9 | 805200053 | GB/T6170-2000 | Гайка M6 |
| 10 | 226800610 | Рама чварочная | |
| 11 | 805000126 | GB/T5783-2000 | Болт M6X30 |
| 12 | 805300030 | GB/T93-1987 | Шайба 6 |
| 13 | 800302319 | Гибкий трос акселератора | |
| 14 | 226800401 | Крышка | |
| 15 | 805101909 | GB/845-1985 | Винт M4×16 |
Запчасти блока управления для дорожного катка XS203J / XS203JPD

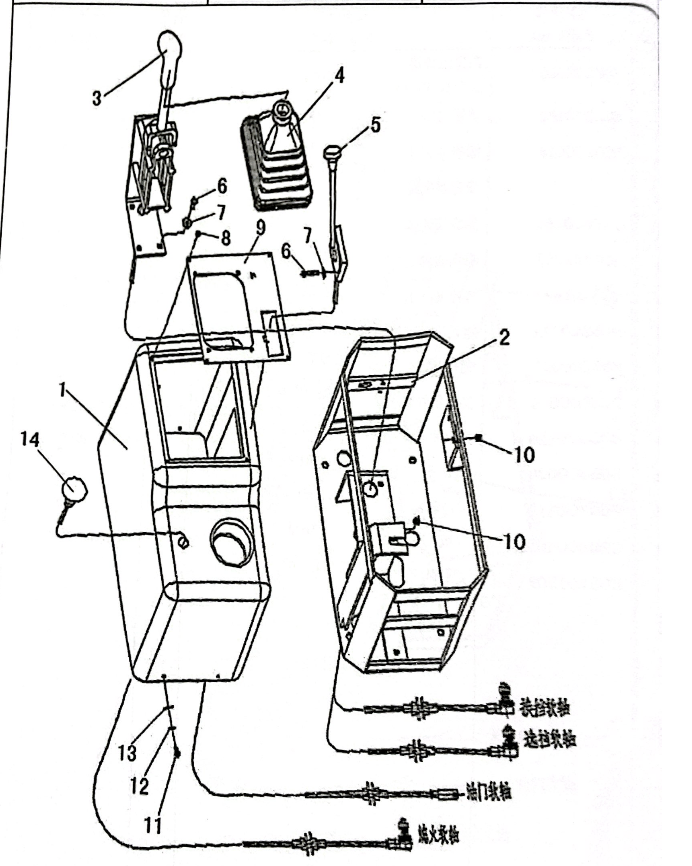

Схема 3
| Номер на картинке | Артикул | Примечание | Наименование товара |
| 1 | 227000186 | Корпус | |
| 2 | 227000310 | Рама сварная | |
| 3 | 803004255 | Гибкий трос управления | |
| 4 | Пылезащитный чехол | ||
| 5 | 800302319 | Гибкий трос акселератора | |
| 6 | 805000126 | GB/T5783-2000 | Болт M6x30 |
| 7 | 805300030 | GB/T93-1987 | Шайба 6 |
| 8 | 805101831 | Винт M4×12 | |
| 9 | 227000185 | Крышка | |
| 10 | 805200053 | GB/T6170-2000 | Гайка M6 |
| 11 | 805000391 | Болт M5×16 | |
| 12 | 805300109 | Шайба 5 | |
| 13 | 805300119 | Шайба 5 | |
| 14 | 800302320 | Гибкий трос зажигания |
Блок управления играет важную роль в работе дорожного катка XS203J/XS203JPD, координируя и контролируя действия всех основных систем. От его бесперебойного функционирования напрямую зависят как эффективность уплотнения, так и безопасность оператора.Этот электронный модуль собирает информацию от многочисленных датчиков, расположенных по всей машине. Данные о температуре двигателя, давлении масла, скорости движения, угле поворота руля и множестве других параметров обрабатываются блоком управления в режиме реального времени.
