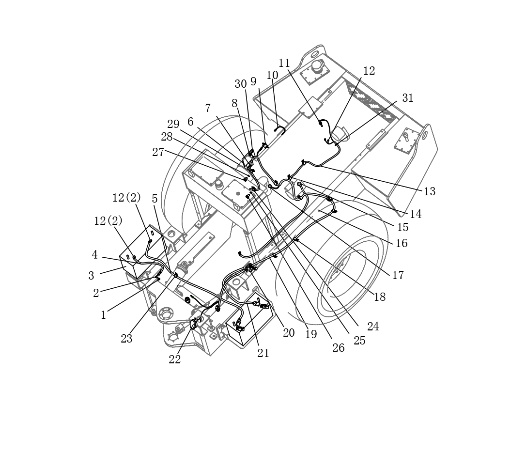

Запчасти для электрической системы дорожного катка Shantui SR20М
Чертеж 1
| Номер на картинке | Артикул | Наименование товара |
| 1 | 01010-51016 | Болт М10х16 |
| 2 | 01643-31032 | Шайба 10 |
| 3 | D1010-10500 | Аккумулятор |
| 4 | 263-07-07000 | Кабель |
| 5 | 263-07-08000 | Кабель |
| 6 | 263-07-00001 | Пластина |
| 6 | 263-07-00005 | Пластина |
| 7 | 08034-20536 | Хомут |
| 8 | D2580-01000 | Датчик приближения |
| 9 | D2300-01000 | Датчик давления |
| 10 | 263-07-13000 | Кабель заземления двигателя |
| 11 | D2310-12010 | Датчик температуры воды |
| 11 | D2310-12020 | Датчик температуры воды |
| 12 | 08038-00519 | Крышка |
| 13 | 263-07-05000 | Провод |
| 13 | 263-07-20000 | Провод |
| 14 | 08035-11010 | Клипса |
| 15 | 08038-00035 | Крышка |
| 16 | 263-07-03000 | Кабель |
| 17 | D2350-06500 | Датчик оборотов |
| 18 | 08035-12510 | Хомут |
| 19 | 263-07-04000 | Провод |
| 19 | 263-07-22000 | Провод |
| 20 | D2602-05000 | Выключатель питания |
| 21 | 263-07-02000 | Кабель заземления двигателя |
| 22 | D2711-10500 | Гудок |
| 23 | 08035-12508 | Клипса |
| 24 | 08035-11512 | Клипса |
| 25 | 01643-31232 | Шайба 12 |
| 26 | 01010-51220 | Болт М12х20 |
| 27 | 01010-50816 | Болт М8х16 |
| 27 | 01010-50825 | Болт М8х25 |
| 28 | 01643-30823 | Шайба 8 |
| 29 | 08035-11014 | Клипса |
| 30 | 01640-23045 | Шайба 30 |
| 31 | 08034-20519 | Хомут |
Запчасти для электрической системы дорожного катка Shantui SR20M WEICHAI

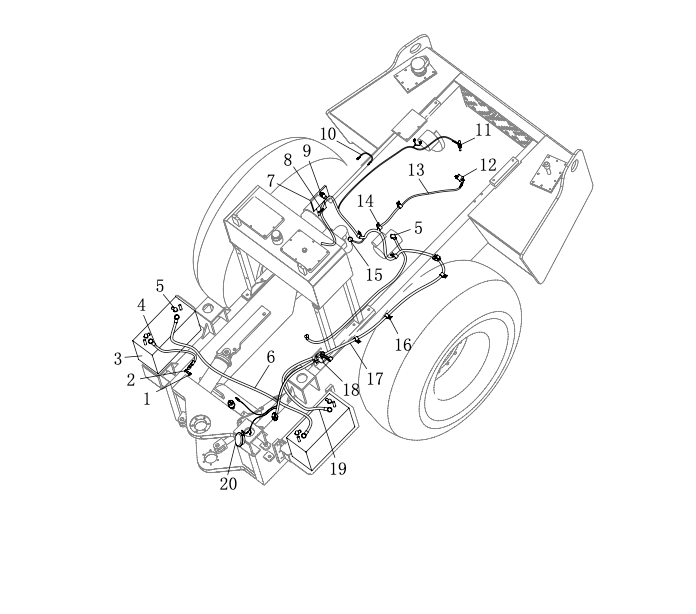

Чертеж 2
| Номер на картинке | Артикул | Наименование товара |
| 1 | 01010-51016 | Болт М10х16 |
| 2 | 01643-31032 | Шайба 10 |
| 3 | D1010-10500 | Аккумулятор |
| 4 | 263-07-07000 | Кабель |
| 5 | 08038-00035 | Крышка |
| 6 | 263-07-08000 | Кабель |
| 7 | 263-07-00006 | Пластина |
| 8 | 08034-20536 | Хомут |
| 9 | D2580-01000 | Датчик приближения |
| 10 | 263-07-13000 | Кабель |
| 11 | D2310-12010 | датчик температуры |
| 12 | D2300-01000 | Датчик давления |
| 13 | 263-07-25000 | Провод |
| 14 | 08035-11010 | Хомут |
| 15 | D2350-06500 | Датчик оборотов |
| 16 | 08035-12510 | Хомут |
| 17 | 263-07-24000 | Провод |
| 18 | D2602-05000 | Выключатель питания |
| 19 | 263-07-02000 | Кабель |
| 20 | D2711-10500 | Гудок |

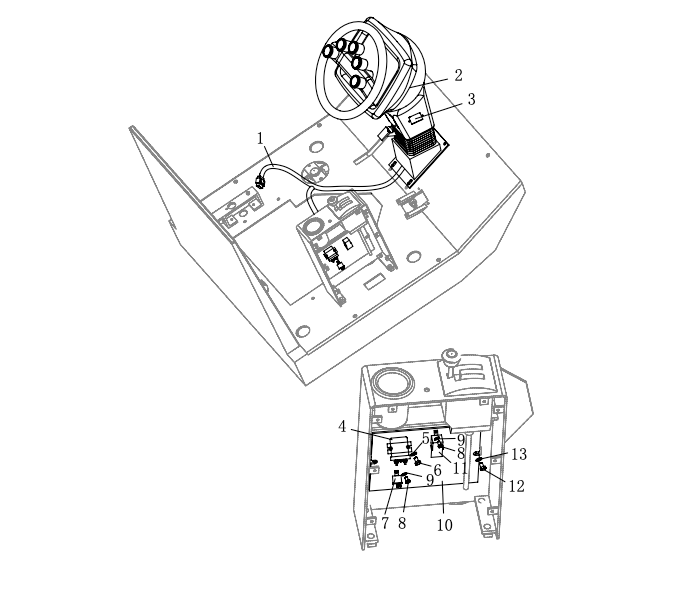

Запчасти для электрической системы дорожного катка Shantui SR20М
WEICHAI
Чертеж 3
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-07-09000 | Провод |
| 2 | 263-07-10000 | Приборная панель |
| 3 | D2763-00900 | Блок предохранителя |
| 4 | D2610-20010 | Пусковое реле |
| 5 | 01643-30623 | Шайба 6 |
| 6 | 01220-30612 | Болт М6х12 |
| 7 | D2700-00000 | Мигалка |
| 8 | 01235-40512 | Винт М5х12 |
| 9 | 01642-20508 | Шайба 5 |
| 10 | 263-07-06000 | Пластина |
| 11 | D2660-02000 | Реле |
| 12 | 01010_50820 | Болт М8х20 |
| 13 | 01643-30823 | Шайба 8 |

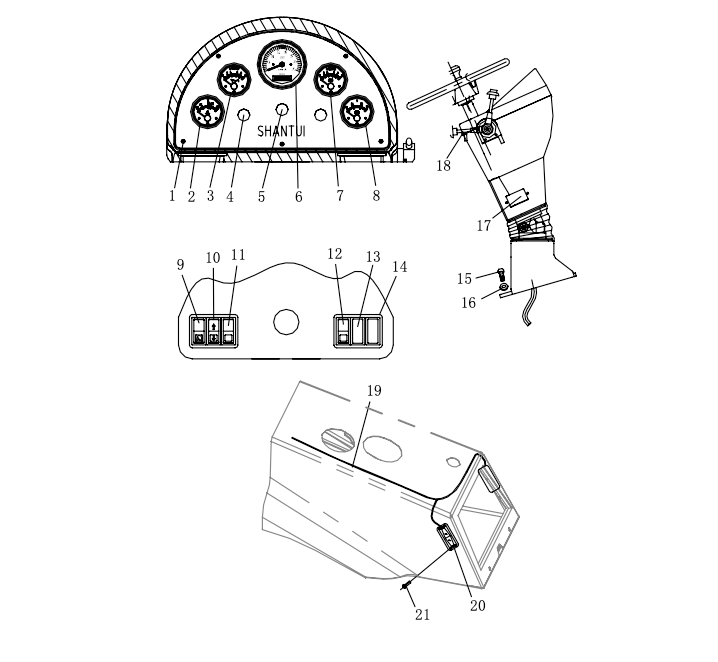

Запчасти для электрической системы дорожного катка Shantui SR20М
Чертеж 4
| Номер на картинке | Артикул | Наименование товара |
| 1 | 01220-30612 | Болт М6х12 |
| 2 | D2112-12010 | Термометр воды |
| 3 | D2102-01010 | Монометр масла |
| 4 | D2461-00000 | Индикатор поворота |
| 5 | D2460-00000 | Индикатор зарядки |
| 6 | D2210-03500 | Тахометр |
| 7 | D2190-01000 | Манометр вохдуха |
| 8 | D2140-03210 | Вольтметр |
| 9 | D2540-08170 | Выключатель подсветки приборов |
| 10 | D2540-08160 | Выключатель указателей поворота |
| 11 | D2540-08260 | Переключатель с низким уровнем вибрации |
| 12 | D2540-08270 | Переключатель с соким уровнем вибрации |
| 13 | 260-08-00001 | Крышка |
| 14 | 263-07-00004 | Тройная рамка |
| 15 | 01010-51035 | Болт М10х35 |
| 16 | 01643-31032 | Шайба 10 |
| 17 | D2763-00900 | Коробка предохранителей |
| 18 | D2500-00000 | Выключатель запуска |
| 19 | 263-07-01000 | Провод |
| 20 | D2441-00010 | Указатель поворота |
| 21 | 01235-40520 | Болт М5х20 |

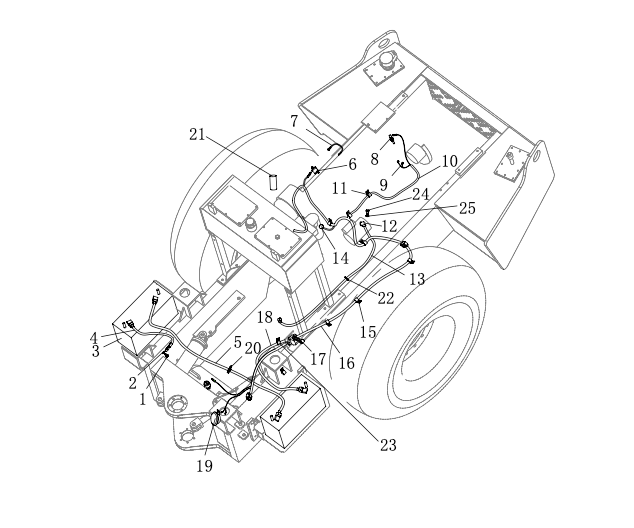

Запчасти для электрической системы дорожного катка Shantui SR20М-2
Чертеж 5
| Номер на картинке | Артикул | Наименование товара |
| 1 | 01010-51016 | Болт М10х16 |
| 2 | 01643-31032 | Шайба 10 |
| 3 | D1010-10500 | Аккумулятор |
| 4 | 263-07-07000 | Кабель |
| 5 | 263-07-08000 | Кабель |
| 6 | D2300-01000 | Датчик давления |
| 7 | 263-07-13000 | Провод заземления |
| 8 | D2310-12020 | Датчик температуры |
| 8 | D2310-00010 | Датчик температуры |
| 9 | 08038-00519 | Крышка |
| 10 | 263-07-21000 | Жгут проводов |
| 10 | 263-07-11000 | Жгут проводов |
| 11 | 08035-11010 | Хомут |
| 12 | 08038-00035 | Соединение |
| 13 | 263-07-03000 | Кабель |
| 14 | D2350-06500 | Датчик оборотов |
| 14 | D2350-00000 | Датчик оборотов |
| 15 | 08035-12510 | Хомут |
| 16 | 263-07-12000 | Жгут проводов |
| 17 | D2602-05000 | Выключательпитания |
| 18 | 263-07-02000 | Кабель |
| 19 | D2711-10500 | Гудок |
| 20 | 08034-20536 | Хомут |
| 21 | D2160-00800 | Индикатор защиты воздушного фильтра |
| 22 | 08034-20519 | Хомут |
| 23 | 08035-12508 | Клипса |
| 24 | 01010-50825 | Болт М8х25 |
| 25 | 01643-30823 | Шайба 8 |

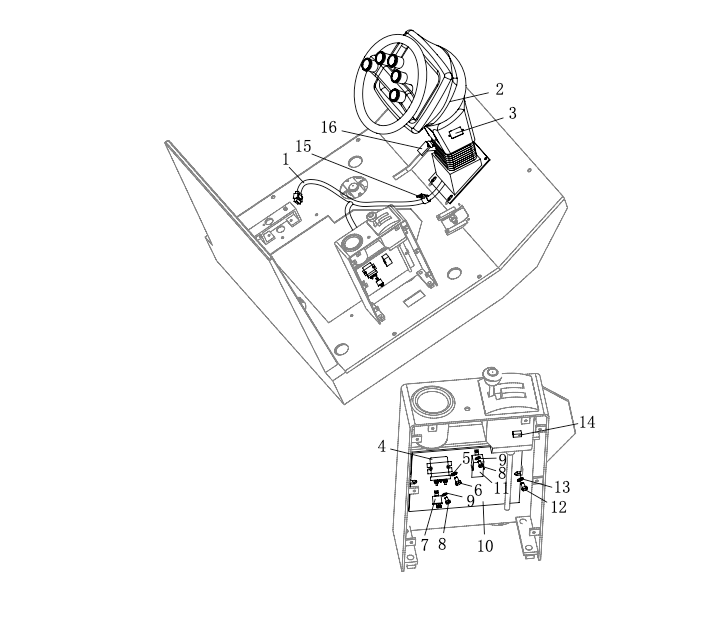

Запчасти для электрической системы дорожного катка Shantui SR20М-2
Чертеж 6
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-07-09000 | Жгут проводов |
| 1 | 263-07-24000 | Жгут проводов |
| 2 | 263-07-10000 | Приборная панель |
| 3 | D2763-00900 | Коробка предохранителей |
| 4 | D2610-20010 | Пусковое реле |
| 5 | 01643-30623 | Шайба 6 |
| 6 | 01220-30612 | Болт М6х12 |
| 7 | D2700-00000 | Мигалка |
| 8 | 01235-40512 | Болт М5х12 |
| 9 | 01642-20508 | Шайба 5 |
| 10 | 263-07-06000 | Пластина |
| 11 | D2660-02000 | Реле |
| 12 | 01010-50820 | Болт М8х20 |
| 13 | 01643-30823 | Шайба 8 |
| 14 | D2590-00800 | Переключатель хода |
| 15 | 08035_12010 | Клипса |
| 16 | 261-07-00002 | Панель |

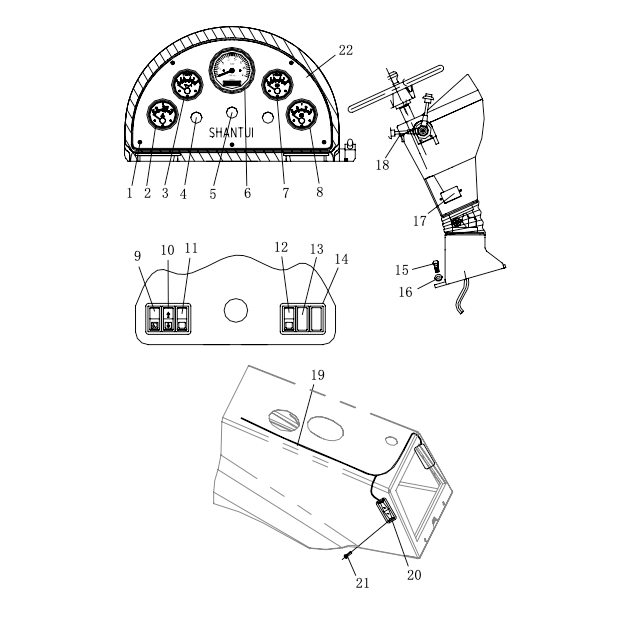

Запчасти для электрической системы дорожного катка Shantui SR20М-2
Чертеж 7
| Номер на картинке | Артикул | Наименование товара |
| 1 | 01220_30612 | Болт М6х12 |
| 2 | D2112-12010 | Термометр воды |
| 3 | D2102-01010 | Манометр масла |
| 4 | D2461-00000 | Индикатор поворота |
| 5 | D2460-00000 | Индикатор зарядки |
| 6 | D2210-03510 | Тахометр |
| 7 | D2190-01000 | Манометр воздуха |
| 8 | D2140-03210 | Вольтметр |
| 9 | D2540-08170 | Выключатель подсветки приборов |
| 10 | D2540-08160 | Выключатель указателей поворота |
| 11 | D2540-08260 | Переключатель с низким уровнем вибрации |
| 12 | D2540-08270 | Переключатель с высоким уровнем вибрации |
| 13 | 260_08_00001 | Крышка |
| 14 | 263-07-00004 | Тройная рама |
| 15 | 01010-51035 | Болт М10х35 |
| 16 | 01643-31032 | Шайба 10 |
| 17 | D2763-00900 | Блок предохранителей Bx2091 |
| 18 | D2500-00000 | Выключатель запуска |
| 19 | 263_07_01000 | Жгут проводов |
| 20 | D2441-00010 | Указателей поворота |
| 21 | 01235-40520 | Болт М5х20 |
| 22 | 261-07-00003 | Приборная панель |

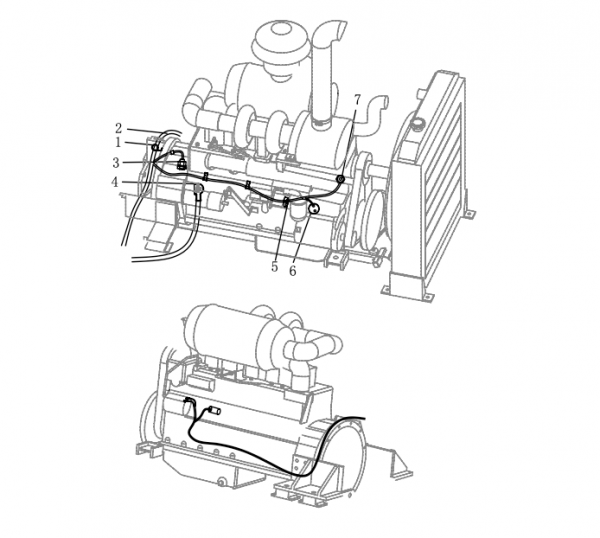

Запчасти для электрической системы дорожного катка Shantui SR20М-E YUCHAI
Чертеж 8
| Номер на картинке | Артикул | Наименование товара |
| 1 | 08035-11010 | Клипса |
| 2 | 263-07-14000 | Жгут проводов |
| 3 | D2350-06500 | Датчик оборотов |
| 4 | 08038-00519 | Крышка |
| 5 | 08034-20519 | Хомут |
| 6 | D2301-01000 | Датчик давления масла |
| 7 | D2310-12010 | Датчик температуры |

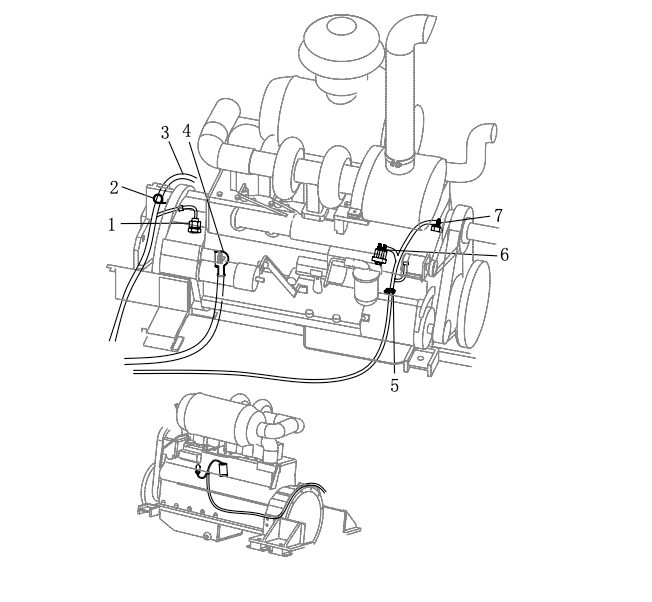

Запчасти для электрической системы дорожного катка Shantui SR20М-E CUMMINS
Чертеж 9
| Номер на картинке | Артикул | Наименование товара |
| 1 | D2350-06500 | Датчик оборотов |
| 2 | 08035-11010 | Клипса |
| 3 | 263-07-19000 | Жгут проводов |
| 4 | 08038-00519 | Крышка |
| 5 | 08034-20519 | Хомут |
| 6 | D2301-01000 | Датчик давления масла |
| 7 | D2310-12020 | Датчик температуры |
Запчасти для электрической системы дорожного катка Shantui SR20М-E
Чертеж 10
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-07-17000 | Жгут проводов |
| 1 | 263-07-15000 | Жгут проводов |
| 2 | D2301-00100 | Датчик давления |
| 3 | 263-07-18000 | Жгут проводов |
| 3 | 263-07-16000 | Жгут проводов |
| 4 | 08035-12510 | Клипса |
| 5 | 01643_31032 | Шайба 10 |
| 6 | 01010_51016 | Болт М10х16 |
| 7 | 263-07-02000 | Кабель |
| 8 | 08038-00035 | Крышка |
| 9 | D2602-05000 | Выключение питания |
| 10 | 01010-50825 | Болт М8х25 |
| 11 | 01643-30823 | Шайба 8 |
| 12 | 08034-20536 | Хомут |
| 13 | D2711-10500 | Гудок |
| 14 | D1010-10500 | Аккумулятор |
| 15 | 263-07-00003 | Пластина |
| 15 | 263-07-00002 | Пластина |
| 16 | 263-07-03000 | Кабель |
| 17 | 01643-30623 | Шайба 6 |
| 18 | 01220-30612 | Болт М6х12 |
| 19 | 01642-20508 | Шайба 5 |
| 20 | 01235-40512 | Болт М5х12 |
| 21 | D2610-20010 | Пусковое реле |
| 22 | D2700-00000 | Мигалка |
| 23 | D2611-10000 | Пусковое реле |
| 24 | D2660-02010 | Реле |
| 25 | 08035-12508 | Хомут |
| 26 | 263-07-13000 | Провод |
Запчасти для электрической системы дорожного катка Shantui SR20М-E
Чертеж 11
| Номер на картинке | Артикул | Наименование товара |
| 1 | 263-07-10000 | Приборная панель |
| 2 | 263-07-08000 | Кабель |
| 3 | 263-07-07000 | Кабель |
| 4 | 263-07-01000 | Жгут проводов |
| 5 | D2441-00010 | Указатель поворота |
| 6 | 01235-40520 | Болт М5х20 |
Электрическая система для дорожных катков Shantui SR20M, SR20M-E и SR20M-2 разработана с учетом самых современных стандартов надежности и безопасности. Эта система обеспечивает стабильное питание всех ключевых компонентов катка, включая освещение, управление и систему кондиционирования, гарантируя бесперебойную работу машины даже в самых сложных условиях. Благодаря продуманной архитектуре и высококачественным материалам электрическая система устойчива к внешним воздействиям и нагрузкам, что повышает общий срок службы катка и снижает затраты на обслуживание. Независимо от модели, электрическая система Shantui обеспечивает надежную и эффективную работу на протяжении всего жизненного цикла техники.
