Запчасти гидравлической вибрационной системы дорожного катка XS203J / XS203JPD

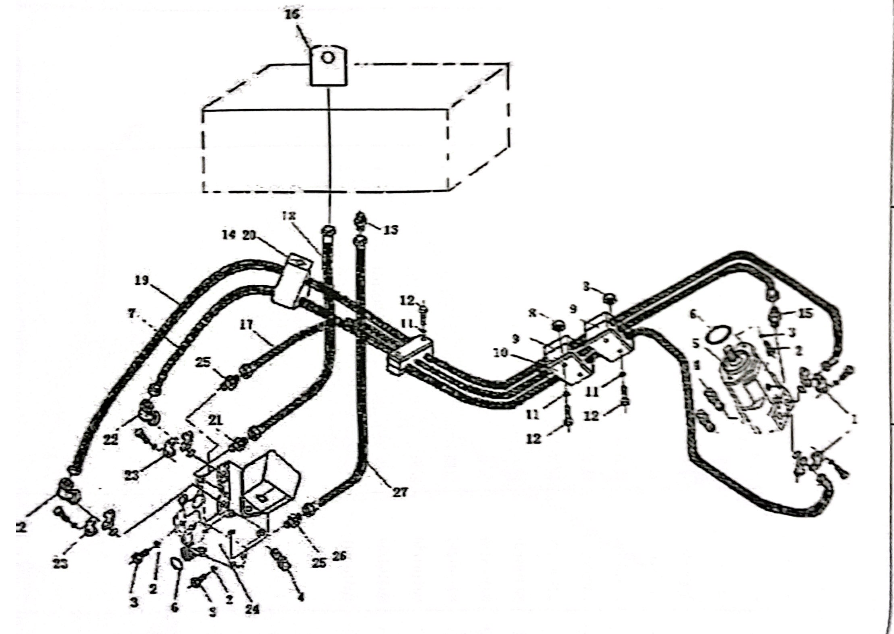

Схема 1
Номер на схеме | Артикул | Примечание | Наименование товара |
1 | 803164714 | Фланец | |
2 | 805000103 | Болт M14×35 | |
3 | 805301376 | Шайба 14 | |
4 | 803164562 | Соединение | |
5 | 803004187 | Гидромотор | |
6 | 801100121 | O-образное кольцо 125×3.55 | |
7 | 239900532 | Гибкий шланг | |
8 | 805200048 | GB/T6170-2000 | Гайка M10 |
9 | 226800344 | Хомут | |
10 | 228700445 | Крепежная пластина | |
11 | 805301284 | Шайба 10 | |
12 | 805000036 | GB/T5782-2000 | Болт M10×90 |
13 | 803164619 | Фитинг | |
14 | 801902795 | Стяжка | |
15 | 803164747 | Фитинг | |
16 | 803164589 | Фильтрующий элемент | |
17 | 239900341 | Гибкий шланг | |
18 | 239900343 | Гибкий шланг | |
19 | 239900531 | Гибкий шланг | |
20 | 801902772 | Резиновая прокладка | |
21 | 803164761 | Фитинг | |
22 | 803164700 | Фланец | |
23 | 803164715 | Фланец | |
24 | 803004188 | Вибрационный насос | |
25 | 803163586 | Соединительный фитинг | |
26 | 803164631 | Соединительный фитинг | |
27 | 239900530 | Гибкий шланг |
Запчасти гидравлической вибрационной системы дорожного катка XS203J / XS203JPD

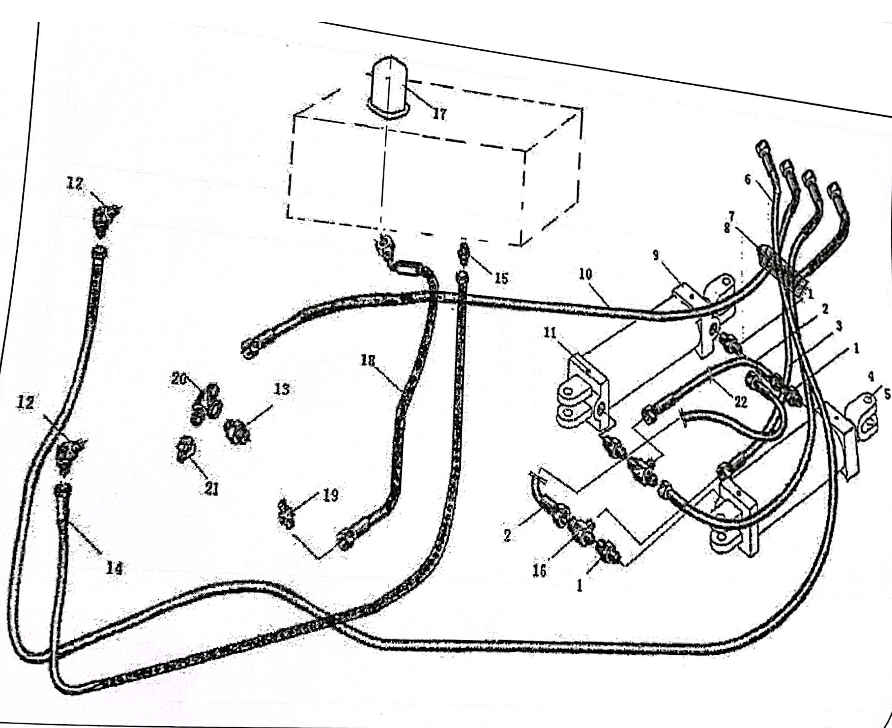

Схема 2
Номер на схеме | Артикул | Примечание | Наименование товара |
1 | 803164618 | Фитинг | |
2 | 239900422 | Гибкий шланг | |
3 | 239900346 | Гибкий шланг | |
4 | Штифт | ||
5 | 800511493 | GB/Т304. 1-2002 | Шарнирный подшипник |
6 | 239900348 | Гибкий шланг | |
7 | 801902794 | Резиновая прокладка | |
8 | 801902944 | Стяжка | |
9 | 803004190 | Рулевой гидроцилиндр | |
10 | 239900347 | Гибкий шланг | |
11 | 801100340 | Смазочный ниппель | |
12 | 803164800 | Фитинг | |
13 | 803164565 | Фитинг | |
14 | 239900556 | Гибкий шланг | |
15 | 803164619 | Фитинг | |
16 | 803164635 | Тройниковый фитинг | |
17 | 803164589 | Фильтрующий элемент | |
18 | 239900533 | Гибкий шланг | |
19 | 803164623 | Фитинг | |
20 | 803164789 | Тройниковый фитинг | |
21 | 803164747 | Фитинг | |
22 | 239900359 | Гибкий шланг |
Гидравлическая вибрационная система – сердце дорожного катка XS203J / XS203JPD. Именно она отвечает за создание вибрации, которая передается на валец и обеспечивает эффективное уплотнение грунта или асфальта. Использование качественных компонентов и продуманная конструкция гарантируют длительный срок службы системы.
Если вы самостоятельно не нашли нужную запчасть, свяжитесь с менеджером, — найдем, предложим лучшие условия и доставим в нужные сроки (Отправить запрос).
Внимание, в связи с нестабильностью курса рубля, актуальную цену на товар и наличие товара на складе узнавайте у наших менеджеров.
