Запчасти системы рулевого управления для дорожного катка XSM218 / XSM220

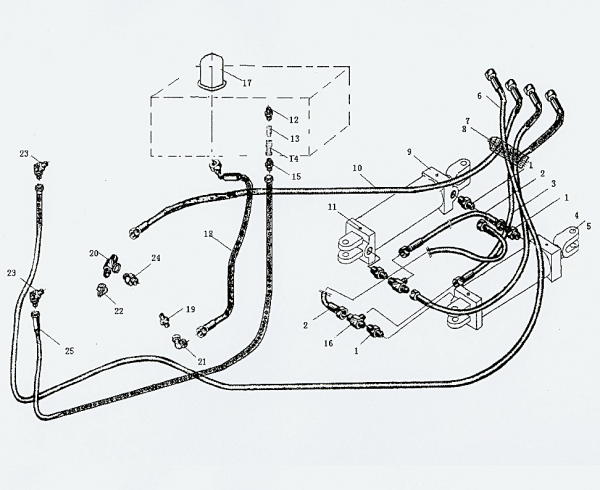

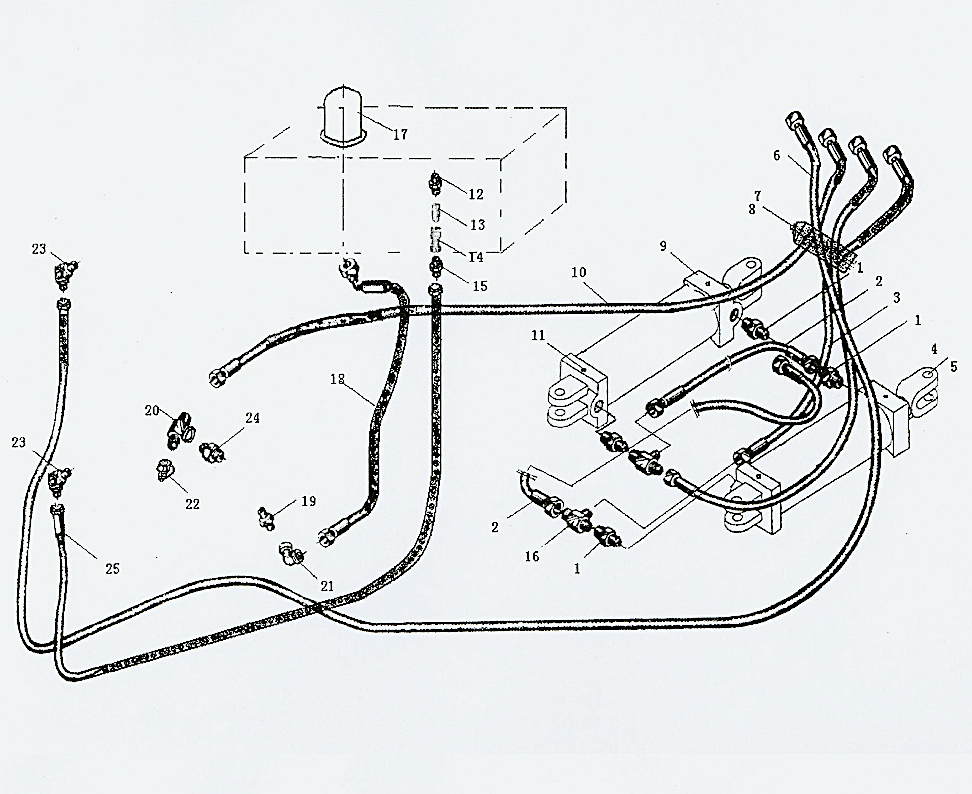

Схема 1
Номер на схеме | Артикул | Наименование товара |
1 | A3-5014 | Фитинг |
2 | A3-5240 | Фитинг |
3 | A3-5405 | Фитинг |
4 | Штифт | |
5 | C9-2840 | Подшипник |
6 | A3-5407 | Фитинг |
7 | B2-1521 | Резиновая прокладка |
8 | B2-1793 | Стяжка |
9 | D0-5776 | Гидроцилиндр рулевого управления |
10 | 43-5406 | Фитинг |
11 | A5-3110 | Масленка |
12 | A3-1900 | Фитинг |
13 | A2-0036 | Фитинг |
14 | A2-0038 | Фитинг |
15 | A3-5168 | Фитинг |
16 | A3-5150 | Фитинг |
17 | A2-0101 | Фильтр |
18 | A3-5404 | Шланговый фитинг |
19 | A3-5015 | Фитинг |
20 | A3-55152 | Фитинг |
21 | 43-5101 | Фитинг |
22 | 43-2490 | Фитинг для измерения давления |
23 | A3-5168 | Фитинг |
24 | A3-5005 | Фитинг |
25 | A3-5238 | Шланг |
Запчасти системы рулевого управления для дорожного катка XSM218 / XSM220

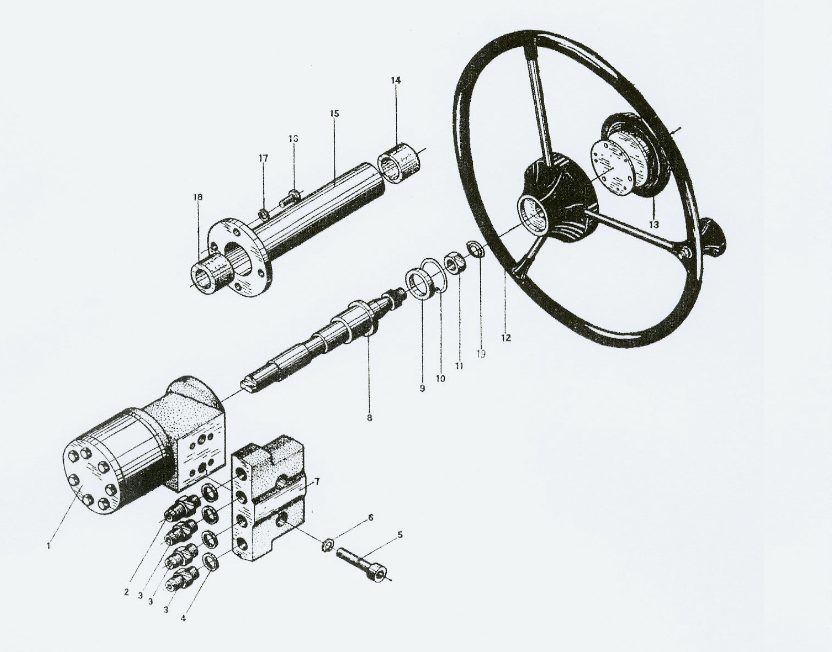

Схема 2
Номер на схеме | Артикул | Наименование товара |
1 | D0-5776 | Рулевой механизм |
2 | 2B3830 | Фитинг |
3 | 303230 | Фитинг |
4 | A5-4060 | Шайба |
5 | C2-4100 | Винт |
6 | C4-3240 | Шайба |
7 | D0-3263 | Клапанный блок |
8 | Рулевой вал | |
9 | Стопорное кольцо | |
10 | C4-2000 | Стопорное кольцо |
11 | C3-1945 | Гайка |
12 | B4-0015 | Узел рулевого колеса |
13 | Узел кнопки сигнала | |
14 | Втулка | |
15 | Опорная труба | |
16 | C0-3319 | Болт |
17 | С4-3220 | Шайба |
18 | Втулка | |
19 | O-образное кольцо |
Система рулевого управления в дорожном катке XSM218 / XSM220 отличается от традиционных автомобилей и использует принцип артикуляции рамы или сочлененной рамы. Это означает, что каток не поворачивает передние колеса, а поворачивает всю переднюю часть (капот двигателя) относительно задней.
