Какое давление турбины дизельного двигателя считается нормой

Заявка приходит с одним словом в описании: «дымит и тянет слабо». Механик по телефону не может назвать давление турбины дизельного двигателя, потому что манометра под рукой нет, а сервис-мануал остался в кабине. За такими заявками я прошу серийный номер машины и хотя бы приблизительные цифры с приборной панели, если она их показывает - без этого подбор турбокомпрессора превращается в гадание, а деталь на 40-80 тысяч рублей нельзя заказывать наугад.

Я Степан Лисенков, инженер-механик СПК-Импорт. За восемь лет я дефектовал больше 500 единиц техники и составил больше 3000 заявок на запчасти, среди них - десятки турбокомпрессоров для Komatsu, XCMG, Shantui на двигателях Weichai, Cummins и Yuchai. Разбираю, как устроена турбина дизельного двигателя, какое давление наддува считается нормой на разных режимах и как отличить исправный узел от предаварийного по приборам и симптомам.

Давление наддува современных дизелей грузовиков и спецтехники находится в диапазоне 0,8-2,0 бар избыточного давления, на холостом ходу это 0,3-0,5 бар, а падение показателя ниже нормы под нагрузкой в девяти случаях из десяти означает износ турбины, засорение фильтра или утечку во впускном тракте. Речь про дизели рабочих объёмов от 4 до 12 литров на спецтехнике и грузовой технике; легковые турбодизели живут по другим цифрам, про них здесь не будет.

Как работает турбина дизельного двигателя: принцип наддува

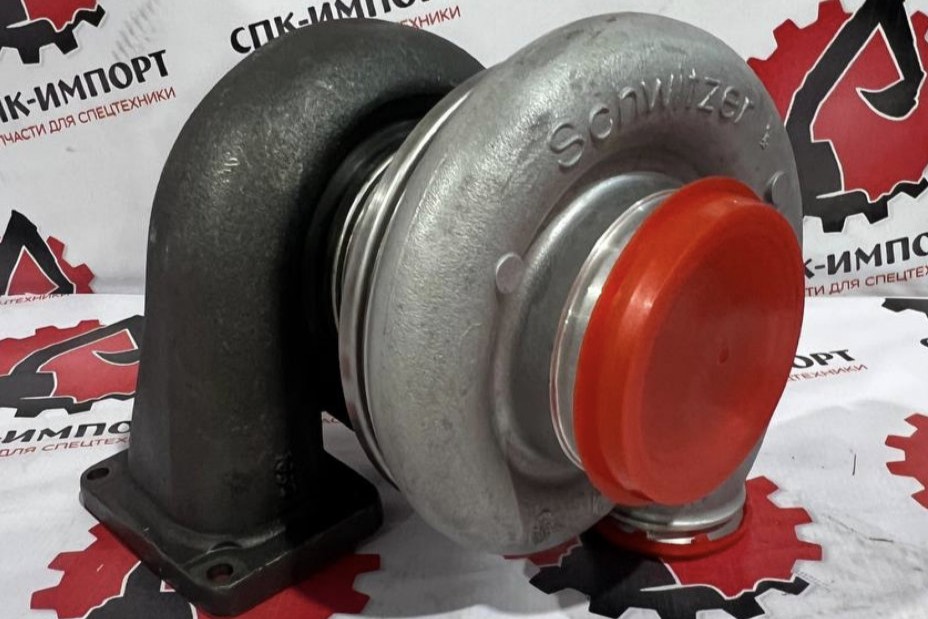

Турбина дизельного двигателя - это не отдельная деталь, а узел из двух колёс на одном валу, заключённый в общий корпус турбокомпрессора. Такой вал с турбинным и компрессорным колесом на практике часто называют ротором турбокомпрессора. С одной стороны сидит турбинное колесо, с другой - компрессорное (обе крыльчатки, по сути, работают в паре), между ними - подшипниковый узел, который смазывается моторным маслом от системы двигателя. Вся конструкция раскручивается до 150 000-200 000 об/мин, и на этих оборотах любой перекос вала или голодание по маслу разрушают подшипники за минуты, а не часы.

Цилиндры двигателя дают энергию отработавших газов при высоких температурах, которой достаточно, чтобы раскрутить вал: газы выходят из цилиндров в выпускном коллекторе и под давлением попадают на лопатки турбинного колеса, вращая его. Чем выше обороты мотора и больше топлива сгорает в камере сгорания, тем сильнее поток выхлопных газов и тем быстрее раскручивается турбина. Именно поэтому наддув почти не ощущается на холостых оборотах и нарастает по мере роста нагрузки - турбина работает от энергии, которая иначе просто улетела бы в атмосферу через выхлопную трубу - в атмосфере она пропала бы бесследно.

Компрессорное колесо сидит на том же валу, что и турбинное, и вращается синхронно с ним, повторяя скорость вращения турбинного колеса. Оно засасывает атмосферный воздух через воздушный фильтр для нагнетания воздуха в тракт, сжимает его и подаёт под давлением во впускной коллектор - воздух идёт к впускному коллектору по короткому патрубку, откуда расходится по цилиндрам двигателя. Больше сжатого воздуха в цилиндре - больше кислорода для сгорания топлива, а значит, можно впрыснуть больше солярки и получить больше мощности с того же рабочего объёма. По факту это и есть давление на головки поршней в момент сгорания топлива - именно оно определяет, сколько энергии удастся снять с каждого хода. На практике весь смысл наддува не в том, чтобы увеличить двигатель в размерах, а в том, чтобы заставить существующий объём работать эффективнее.

Между компрессором и впускным коллектором на большинстве дизелей стоит интеркулер - радиатор, который охлаждает сжатый воздух перед подачей в цилиндры. Горячий воздух после сжатия менее плотный, и без охлаждения часть эффекта наддува теряется впустую. По моей практике дефектовки грязный или пробитый интеркулер часто маскируется под неисправность самой турбины: давление на выходе компрессора в норме, а на впуске в цилиндры уже просело из-за потерь в тракте.

Какое давление турбины дизельного двигателя считается нормальным

Здесь важно различать два понятия: абсолютное давление и избыточное давление наддува. Абсолютное - это давление воздуха относительно вакуума, оно всегда включает атмосферное давление около 1 бар. Избыточное - разница между давлением во впускном коллекторе и атмосферным, и именно эту величину показывает большинство манометров и сканеров при диагностике. Когда механик говорит «давление турбины 1,5 бар», он почти всегда имеет в виду избыточное давление, а не абсолютное.

На холостых оборотах турбина почти не нагружена, и давление наддува держится в пределах 0,3-0,5 бар - это минимальное значение, при котором двигатель ещё работает штатно. При выходе на средние обороты под умеренной нагрузкой показатель растёт до 0,8-1,3 бар. На высоких оборотах при полной нагрузке современные дизели грузовиков и спецтехники выходят на максимальное давление наддува в диапазоне 0,8-2,0 бар - точная верхняя граница зависит от модели двигателя, настройки актуатора и года выпуска. Оптимальное давление для конкретного мотора - это не одна цифра, а диапазон, в котором турбина стабильно держит повышение наддува в широком диапазоне оборотов, от холостых до полной нагрузки.

Цифры в таблице - ориентировочные значения по типовым моторам, которые встречаются в заявках на спецтехнику Komatsu, XCMG и Shantui; точную норму для конкретной модификации двигателя нужно смотреть в сервис-мануале по серийному номеру, где указаны технические характеристики двигателя и турбины для каждой комплектации. Турбокомпрессор позволяет повысить мощность двигателя на 20-50% по сравнению с атмосферной версией того же рабочего объёма, и разброс объясняется именно тем, насколько агрессивно настроен наддув под конкретную задачу - тяговую или экономичную.

ГОСТ Р 53637-2009 устанавливает технические требования и методы испытаний автотракторных турбокомпрессоров - на него ориентируются при заводской приёмке узлов, хотя конкретную рабочую норму давления всё равно задаёт производитель двигателя, а не общий стандарт.

Разница между низким давлением и высоким давлением наддува не всегда говорит о поломке: низкое давление на подъёме и высокое давление на разгоне по ровному участку - это диапазон нормальной работы, а не сигнал тревоги. На загруженной машине в горку показатель кратковременно уходит к верхней границе диапазона, а на спуске без нагрузки падает почти до холостых значений - это нормальная работа актуатора, а не скачок неисправности. Насторожить должно устойчивое отклонение: если под одинаковой нагрузкой на ровном участке давление сегодня заметно ниже, чем было месяц назад, - повод открывать капот и смотреть тракт целиком, от воздушного фильтра до впускного коллектора.

Устройство турбокомпрессора: клапан, актуатор и геометрия лопаток

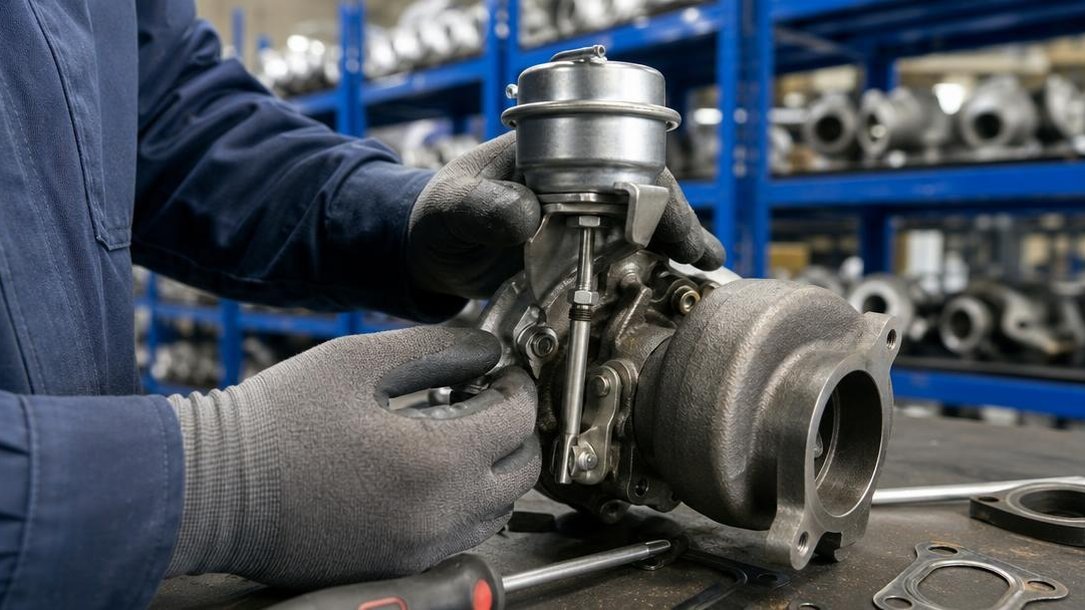

Простая турбина без электроники решает одну задачу - сжать воздух и подать его в цилиндры. Но если ротор раскрутится сверх расчётных оборотов, узел разлетится за минуты. Поэтому конструкторы добавили механизм ограничения: перепускной клапан, который часть выхлопных газов пускает мимо турбинного колеса. Клапаном управляет актуатор - пневматический или электронный привод, реагирующий на давление наддува турбины в системе.

На старых дизелях актуатор мембранный: превышение давления в патрубке толкает шток, клапан приоткрывается, часть газов уходит в обход лопаток. На современных грузовиках Foton, Sitrak, Shacman чаще стоит электронный актуатор - блок управления сам решает, когда и насколько открыть перепуск, ориентируясь на десяток параметров одновременно, а не только на давление в одной точке магистрали.

Отдельная история - турбины с изменяемой геометрией, VGT: лопаткам здесь придают форму, которая меняет проходное сечение на ходу. Вместо простого перепускного клапана здесь целый ряд подвижных лопаток вокруг турбинного колеса. На низких оборотах лопатки сужают проходное сечение и разгоняют поток - турбина откликается почти без задержки. На высоких оборотах лопатки раскрываются, пропускная способность растёт, и наддув не выходит за пределы нормы. По факту VGT убирает главный недостаток обычной турбины - турбояму на низких оборотах.

Механизм привода лопаток - слабое место геометрии VGT: тяги закоксовываются нагаром от топлива с примесями или от масла с потерянной вязкостью, и лопатки застревают в одном положении. Симптом узнаваем - двигатель либо не тянет на низах, либо, наоборот, идёт в разнос на высоких оборотах, потому что заслонки не закрываются вовремя. Отдельно стоит следить за герметичностью узла: масляные каналы, шланги наддува турбины, хомуты и патрубок между компрессором и интеркулером - частая причина потери давления, которую владельцы принимают за поломку самого ротора.

Резкое закрытие дроссельной заслонки на ходу - например, при экстренном отпускании педали газа - создаёт обратную волну воздуха, которая бьёт по лопаткам компрессорного колеса против направления вращения. Это явление называют помпажем, и на слух оно похоже на свист или хлопок из-под капота сразу после сброса газа. Разовый помпаж турбина обычно переживает без последствий, а вот регулярные обратные удары изнашивают подшипники ротора и сокращают его ресурс в разы.

Датчик давления наддува и электронное управление

Давление наддува турбины не регулируется вслепую - за этим следит датчик давления наддува (MAP-сенсор), установленный во впускном коллекторе или в патрубке после интеркулера. Датчик преобразует физическое давление воздуха в электрический сигнал и передаёт его на блок управления двигателем в реальном времени, десятки раз в секунду.

ЭБУ сопоставляет показания датчика с расчётной картой для конкретных оборотов и нагрузки. Если давление ниже нормы - блок увеличивает подачу топлива с запасом или, наоборот, снижает её, чтобы избежать переобогащённой смеси. Если давление выше расчётного - электроника может скорректировать работу актуатора турбины и слегка придержать наддув, не дожидаясь аварийного срабатывания перепускного клапана.

Требования к самому датчику разнятся: он должен быть рассчитан на диапазон давлений и температур, задаваемые производителем под модели двигателя, будь то Weichai WP10 или Cummins ISF. Универсальный датчик с рынка подходит не всегда - специализированный аналог под конкретный блок цилиндров совместим по разъёму и калибровке, а дешёвый заменитель может давать погрешность в 0,1-0,2 бар, которую ЭБУ воспримет как реальное отклонение.

Когда сигнал с датчика выходит за допустимые пределы или пропадает вовсе, система переходит в аварийный режим - ограничивает обороты и записывает код неисправности. Диагностическое оборудование - сканер - считывает показания датчика давления наддува и коды ошибок ЭБУ, и по этим данным механик отличает реальную поломку турбины от банального обрыва проводки или окисленного разъёма. На практике из десяти обращений «турбина не тянет» два-три оказываются именно проблемой датчика или его цепи, а не самого ротора.

Ошибка по давлению наддува в журнале диагностики - не всегда приговор турбокомпрессору. Иногда достаточно проверить целостность проводки, разъём и место посадки самого датчика, прежде чем снимать турбину для дефектовки.

Признаки неисправности турбины дизеля: дым, свист, потеря мощности

Первый и самый заметный симптом неисправностей турбины - цвет выхлопа. Сизый или чёрный дым из выхлопной трубы указывает на масляное голодание или переобогащённую топливную смесь: сизый оттенок обычно означает, что масло попадает в камеру сгорания через изношенные уплотнения ротора, а густой чёрный дым говорит об избытке топлива при недостатке воздуха от турбины.

Второй признак - посторонние шумы. Свист на разгоне, переходящий в вой на высоких оборотах, обычно означает износ подшипников вала или задевание крыльчатки о корпус из-за люфта ротора. Глухой хлопок сразу после сброса газа - это помпаж, о котором говорилось выше. А ровный высокий свист, который не меняется с оборотами, чаще указывает на утечку воздуха через треснувший патрубок, а не на саму турбину.

Третий признак - снижение мощности и задержка отклика на педаль газа: это происходит из-за нехватки воздуха на входе. Машина тяжелее трогается с места, медленнее набирает обороты на подъёме, а турбояма ощущается сильнее обычного. Если раньше двигатель откликался почти мгновенно, а теперь есть заметная пауза перед разгоном - это повод проверить герметичность впускного тракта и давление наддува диагностическим сканером, не дожидаясь полного отказа узла.

Четвёртый признак заметен не сразу, а по расходу масла. Изношенные кольца ротора и уплотнения пропускают масло в впускной тракт, откуда оно попадает в цилиндры и сгорает вместе с топливом. Расход масла между заменами растёт постепенно, и владельцы часто списывают это на «характер двигателя», пока не увидят характерный масляный след внутри патрубка интеркулера.

Слишком высокое давление наддува вызывает повышенный износ крыльчатки и рост температуры двигателя - это пятый признак, обратный по смыслу первым четырём. Здесь турбина работает не слабее нормы, а сильнее, и нагрузка на поршневые кольца и клапаны растёт быстрее расчётного ресурса. Такое чаще случается после чип-тюнинга или неисправного актуатора, который вовремя не сбрасывает избыточное давление через перепускной клапан.

Причины отклонения давления: от засорения фильтра до масляного голодания

Падение или скачок давления наддува - это симптом, а не диагноз. За ним стоит одна из четырёх групп причин, и на дефектовке я иду по ним по порядку, чтобы не менять турбину там, где хватило бы фильтра.

Первая и самая частая причина - засорение. Забитый воздушный фильтр урезает поступление воздуха на впуске, турбина раскручивается медленнее расчётного, и манометр показывает давление ниже нормы уже на средних оборотах. Реже забиваются сами каналы впуска - нагаром, пылью через порванный элемент фильтра, - и тогда просадка держится даже после замены фильтра, пока не прочистить тракт.

Вторая группа - потеря герметичности: трещины и разрывы патрубков интеркулера, ослабленные хомуты, свищи в самом корпусе турбины. Воздух под давлением уходит мимо цилиндров, двигатель не добирает мощности, а на слух это часто похоже на свист из первого блока признаков.

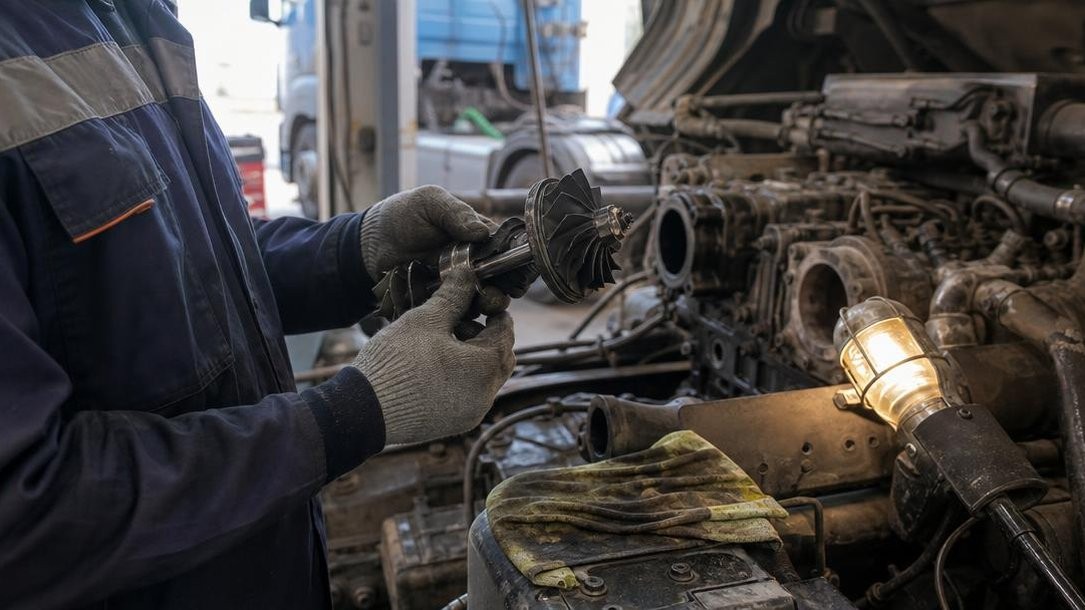

Третья причина серьёзнее - масляное голодание турбины. Подшипники вала крыльчатки смазываются под давлением, и если смазки не хватает - из-за низкого уровня масла, забитого маслопровода или перегрева в системе охлаждения - подшипники перегреваются и идут вразнос. Когда охлаждающей жидкости в контуре мало, масло не держит вязкость на жаре, и та же цепочка запускается заново. На дефектовке это видно по характерному выработанному люфту вала, и в половине таких случаев турбину уже не восстановить прокладками и подшипниками, только менять картридж.

Четвёртая группа - механические повреждения деталей: попадание постороннего предмета на крыльчатку, обрыв лопатки, износ уплотнительных колец. Сюда же добавлю топливную систему как косвенную причину: неисправные форсунки или топливный насос высокого давления меняют характер сгорания смеси, расход топлива растёт: двигатель, чтобы выйти на мощность, начинает жечь больше топлива и требовать большего наддува. Турбина в этом случае исправна, но работает на пределе из-за условий эксплуатации, заданных самой топливной аппаратурой.

Как проверить давление турбины дизеля своими руками и в сервисе

Прежде чем менять турбокомпрессор, я всегда советую пройти по порядку проверок - половина случаев закрывается без разбора турбины. Вот последовательность, которой пользуюсь сам на дефектовке.

1. Визуальный осмотр патрубков и хомутов. Ищите трещины, разрывы, масляные потёки на интеркулере и соединениях - течь давления часто видна глазами раньше, чем на манометре.

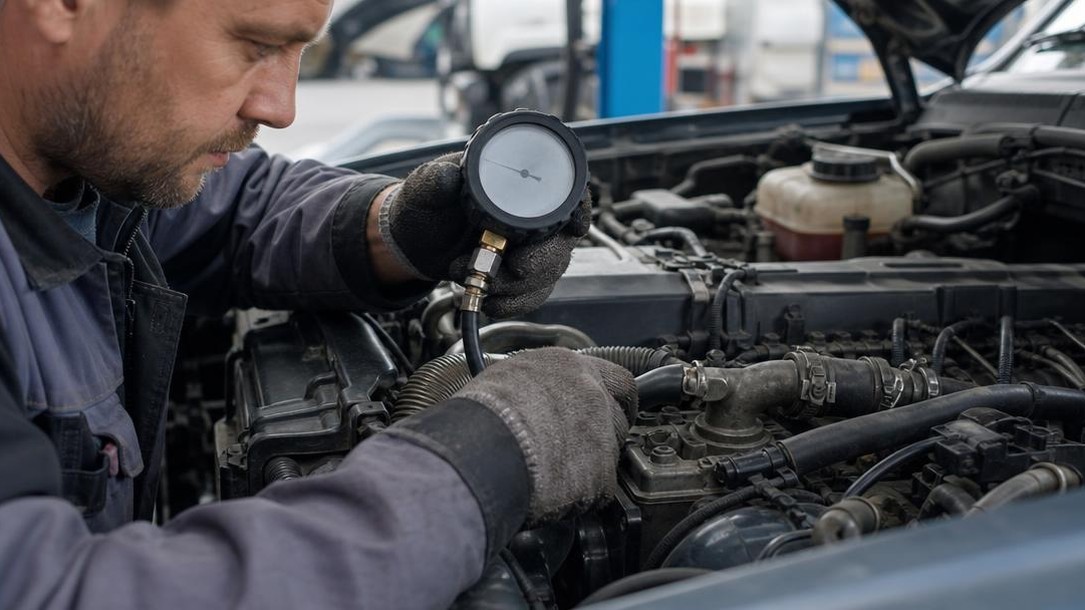

2. Проверка манометром на холостом ходу. Подключите манометр в штуцер магистрали наддува, запустите двигатель на холостых - давление должно быть минимальным, но стабильным, без скачков стрелки.
3. Проверка манометром под нагрузкой. Постепенно поднимайте обороты двигателя до среднего и высокого диапазона оборотов двигателя и сверяйте показания с нормой для конкретного двигателя - Weichai, Cummins или Yuchai, каждый со своим диапазоном.
4. Тест на утечки во впускном тракте. Заглушите патрубок после интеркулера, нажмите на газ на заведённом двигателе - если патрубки перед заглушкой вздуваются и травят воздух в местах соединений, герметичность нарушена.
5. Диагностика сканером. Подключите диагностическое оборудование к ЭБУ и снимите фактические показания датчика наддува в динамике - сканер покажет разрыв между заданным и реальным давлением, который на глаз не увидеть.
6. Контроль расхода масла и его состояния. Проверьте уровень и цвет масла, наличие металлической стружки в фильтре - это косвенный маркер состояния подшипников турбины, который совпадает с реальной поломкой в большинстве случаев.
7. Прослушивание на разных режимах. Дайте двигателю поработать на холостых, средних и высоких оборотах и контролируйте появление свиста или воя - изменение тона с ростом оборотов обычно указывает на конкретный узел.

Первые три-четыре пункта выполнимы своими силами с помощью манометра и элементарного набора ключей. А вот диагностику сканером и разбор турбокомпрессора для замены подшипников или картриджа я советую доверять автосервису, инженерам и менеджеру на СТО, где есть специализированный стенд: если своими силами причину не найти - это уже ремонт дизельных двигателей для сервиса, а не гаражная процедура. Прежде чем перейти к часто задаваемым вопросам, разберём отдельно, что делать после того, как причина найдена.

Ремонт, обслуживание и профилактика поломок турбины

Ресурс турбины на восемьдесят процентов зависит не от марки, а от привычек эксплуатации - без необходимости резко газовать на непрогретом двигателе турбина живёт кратно дольше. Дайте двигателю прогреться на холостых 1-2 минуты перед резкой нагрузкой - холодное масло ещё не набрало вязкость и не смазывает вал крыльчатки как положено. То же самое перед остановкой после тяжёлой работы: дайте турбине покрутиться на холостых 1-2 минуты, иначе раскалённый вал остаётся без циркуляции масла и подшипники подгорают.

Регулярная замена масла и масляного фильтра по регламенту ТО - вторая по важности профилактика. Масляное голодание из-за просроченной замены я вижу на дефектовке чаще, чем заводской брак турбины: грязное масло с потерявшей вязкость основой убивает подшипники за один сезон интенсивной эксплуатации.

Когда деталь всё же выработала ресурс, встаёт вопрос объёма ремонта. Если износ ограничен подшипниками, уплотнительными кольцами или актуатором - достаточно замены отдельных деталей или ремонтного комплекта, машина возвращается в строй за один-два дня. Капитальный ремонт турбины с заменой картриджа или всего корпуса нужен, когда задет вал крыльчатки, поймано инородное тело или турбина проработала с масляным голоданием достаточно долго, чтобы выработать посадочные места подшипников; снять и разобрать узел своими руками в этом случае можно, но собирать его без стенда для балансировки я не советую.

По компонентам для турбины - от прокладок до полнокомплектных турбокомпрессоров - к нам, в компанию СПК-Импорт в Благовещенске, обращаются с той же логикой, что и по остальным узлам: на складе держат товары под потребности клиентов по дизелям Weichai, Cummins и Yuchai, и на них действует гарантия 6 месяцев по договору. По моей практике дефектовки заявка с серийным номером турбины и фото шильдика двигателя закрывается точной позицией, а бесплатная консультация по артикулу без этих данных превращается в аналог по памяти, который потом не встаёт. Так менеджер и объясняет клиентам: перезвоним и свяжемся с вами по тому же серийнику, что был в заявке с самого начала, опираясь на знания по конкретным сериям двигателей, а не общие рекомендации из каталога - принцип тот же, что и в решении любой другой задачи по подбору: артикул из интернета без серийника с высокой вероятностью не встанет.

Вопросы и ответы

Какое давление турбины считается критичным и когда нужно немедленно глушить двигатель?

Критичным считаю падение давления наддува ниже 0,3-0,4 бар на рабочих оборотах под нагрузкой - это уже потенциально серьёзные поломки, а не просто потеря тяги. Если вместе с падением давления загорается индикатор давления масла или из выхлопной трубы идёт сизый дым, глушите двигатель сразу: турбонагнетатель без масла разрушается за секунды, и продолжение работы приводит к разносу агрегата и попаданию осколков в цилиндры.

Можно ли ездить с пониженным давлением наддува и к чему это приведёт?

Короткое время машина едет и с заниженным давлением, но это значительно снижает эффективность двигателя: меньше воздуха - меньше кислорода на впрыснутое топливо, значит мотор теряет отдачу и недодаёт мощность даже при исправной турбине - сгорание перестаёт быть эффективным, хотя сама деталь ещё в порядке. На нескольких заявках видел, как «потерпи, потом отремонтирую» превращалось в задиры на валу турбины и замену за 40-60 тысяч рублей вместо ремонта комплекта уплотнений за 8-12 тысяч - экономия на времени обращения может привести к тому, что мотор начнёт жечь заметно больше топлива ещё до полного отказа турбины.

Сколько стоит ремонт или замена турбины на дизеле грузовика или спецтехники?

По моей практике ремонт дизельных турбин на грузовых машинах и спецтехнике (замена картриджа, подшипников, уплотнений) обходится в 15-30 тысяч рублей, полная замена турбонагнетателя - от 45 до 120 тысяч в зависимости от модели двигателя (Weichai WP10, Cummins 6BT, Yuchai YC6). Ключевой фактор цены - успели ли обломки турбины попасть в интеркулер и цилиндры: тогда к счёту добавляется чистка всего тракта впуска.

Как быстро выходит из строя турбина без масла при обрыве маслопровода?

Вал турбины вращается на рабочих оборотах со скоростью до 150-200 тысяч об/мин, и без масляной плёнки подшипник скольжения перегревается и клинит за 10-20 секунд. На одной из заявок водитель проехал на подсевшем давлении масла ещё около километра - турбина пришла в разбор с задиром вала и оплавленным подшипником, только замена агрегата целиком.

Влияет ли резкий разгон и стиль вождения на ресурс турбины?

Влияет напрямую. Резкое нажатие на педаль акселератора на непрогретом двигателе заставляет турбину сразу выходить на максимальные обороты без прогретого масла - это ускоряет износ подшипников, увеличивает риск задира вала и способно вызвать полный выход турбонагнетателя из строя - падение производительности турбонаддува в такой ситуации происходит за один выезд, а не постепенно - высокая производительность узла восстанавливается только заменой, не регулировкой. Советую водителям после запуска мотора первые 2-3 минуты ехать плавно, без резкого ускорения, а после нагруженной работы дать двигателю поработать на холостых 1-2 минуты перед остановкой - это медленно охлаждает турбину и не даёт маслу закоксоваться в подшипнике.

Сколько километров или моточасов работает турбина до капремонта?

При регулярной замене масла и исправной системе смазки турбина на грузовых автомобилях и спецтехнике ходит 150-250 тысяч км или 4000-6000 моточасов до первого капремонта. Экономия на масле или пропуск замены фильтров развивает ускоренный износ подшипников и приводит к сокращению ресурса вдвое - это частый ответ на часто задаваемые вопросы по гарантии, которые приходят к нам в заявках на турбокомпрессоры.
