Как проверить форсунки на дизеле без стенда

За месяц у меня три заявки на форсунки для одного и того же дизеля - экскаваторного Weichai WP10 на объекте, где машина работает по сменам без выходных. В двух случаях владелец сначала пытался спасти форсунку промывкой «на глаз», а привёз узел на диагностику только когда двигатель начал троить на холостых. Третья заявка пришла сразу с серийником и описанием симптома - её закрыли за один день.

Я Степан Лисенков, инженер-механик СПК-Импорт в Благовещенске. За восемь лет я дефектовал больше 500 единиц техники и составил больше 3000 заявок на запчасти, среди них - десятки случаев ремонта дизельных форсунок на спецтехнике. Дальше разбираю признаки неисправности форсунок, причины их выхода из строя и то, как проверить форсунки без разборки половины двигателя.

Если форсунка «льёт» сверх нормы при проверке через обратный слив - это больше 40-60 мл за 30 секунд на большинстве современных Common Rail насосов, смотрите по регламенту конкретного производителя - деталь под замену, а не под ремонт: игла и седло распылителя изнашиваются необратимо на зазорах в единицы микрон, и восстановить герметичность на месте нельзя.

Разбираю форсунки Common Rail на дизелях спецтехники - Weichai, Cummins, Yuchai, Deutz; насосы старого образца с парой механических форсунок и бензиновые системы впрыска - отдельная тема, здесь не касаюсь.

Как устроена дизельная форсунка и почему она выходит из строя

Современная топливная система дизеля - это насос высокого давления (ТНВД), общая рампа (рейл) и форсунки, которые дозируют подачу топлива в цилиндр по команде электронного блока управления. Форсунка подает топливо точной порцией, а не сплошным потоком: подача топлива в камеру сгорания идёт строго в нужный момент цикла. Система Common Rail поддерживает давление топлива в диапазоне 1600-2500 бар в общей рампе, и именно перепад давления топлива, а не насос напрямую, толкает впрыск топлива через форсунку в нужный момент.

Внутри форсунки работает пара «игла - седло распылителя»: игла поднимается и открывает отверстия сопла, топливо распыляется мельчайшими каплями. Зазоры между иглой и седлом распылителя составляют единицы микрон - это одна из самых точных пар трения во всём двигателе, и любая грязь в топливе или перегрев работают на её износ быстрее, чем кажется владельцу техники. При разборке форсунок дизельных двигателей на дефектовке я в первую очередь смотрю именно на эту пару: по ней видно реальный ресурс узла, даже если снаружи форсунка выглядит целой.

По типу привода иглы форсунки делятся на электромагнитные и пьезоэлектрические - разница в конструкции влияет на быстродействие. Пьезоэлектрическая форсунка срабатывает в 4-5 раз быстрее электромагнитной, за счёт чего современная система впрыска выполняет до 7-9 впрысков за один рабочий цикл: предварительный, основной и несколько дополнительных. Это снижает жёсткость сгорания и расход, но и требует от форсунки идеальной повторяемости на каждом цикле - малейший износ распылителя сбивает всю картину впрыска.

На практике я чаще всего дефектую форсунки на двигателях Weichai серии WP7-WP13: они оснащаются электронной системой Common Rail Bosch или Delphi, в зависимости от года выпуска и комплектации. Разница в электронике между поставщиками не критична для диагностики, но влияет на подбор запчасти - форсунка Bosch и форсунка Delphi не взаимозаменяемы даже под визуально похожий разъём, и это одна из частых ошибок в заявках «пришлите такую же».

Признаки неисправности форсунок: на что обращает внимание владелец техники

Признаки неисправности форсунок редко приходят по одному - обычно владелец техники замечает связку из двух-трёх симптомов сразу, и по этой связке уже можно предположить, какая форсунка виновата и насколько срочно её снимать.

• Чёрный дым из выхлопной трубы - указывает на переобогащение смеси из-за неисправной форсунки: она льёт больше топлива, чем нужно на этом режиме, или распыляет его крупными каплями вместо мелкодисперсного облака.
• Белый дым из выхлопа - чаще возникает при увеличении объёма распыляемого топлива на изношенных соплах: часть топлива не сгорает полностью и уходит паром, особенно заметно на холодном двигателе или при пуске.
• Рост расхода топлива без видимой причины - на 10-20% и больше от паспортной нормы для этой модели - типичный сигнал, что одна или несколько форсунок льют сверх нормы.
• Потеря мощности и провалы на разгоне - двигатель не тянет под нагрузкой, оператор экскаватора или погрузчика замечает это раньше механика, ещё до появления дыма.
• Нестабильные обороты на холостом ходу - двигатель «плавает», стрелка тахометра гуляет вверх-вниз без команды оператора.
• Стук и вибрация на холостом ходу - жёсткая работа одного или нескольких цилиндров из-за сбитого момента впрыска, слышно даже без диагностического оборудования, если знать, куда прислушиваться.
• Затруднённый запуск, особенно в холода - форсунка не создаёт нужного давления распыла на пусковых оборотах, двигатель схватывает не сразу.

Эти симптомы редко указывают на одну и ту же форсунку - иногда дымит один цилиндр, а вибрация ощущается на всём двигателе из-за разбалансировки впрысков. Если из списка совпадает три пункта и больше - это уже не повод «понаблюдать ещё месяц», а повод проверить форсунки инструментально. В моей практике машина, которая простояла на объекте лишние две недели с такими симптомами, чаще приезжает уже с повреждённым поршнем от прогара, а не только с форсункой под замену.

Причины, из-за которых форсунка начинает «лить» или засоряться

Топливо низкого качества с содержанием серы выше нормы - главная причина, из-за которой форсунка через пару сезонов начинает «лить» сверх нормы или засоряться изнутри. Проблема не в самой сере как таковой, а в том, что вместе с ней в топливо обычно приходят смолы и абразивные частицы, которые забивают калибровочные отверстия распылителя. Качество топлива на объекте часто вообще никто не контролирует, пока форсунки не начнут сыпаться одна за другой.

По ГОСТ 32511-2013 топливо класса К5 должно содержать не более 10 мг/кг серы.

Это тот стандарт, на который стоит ориентироваться при выборе поставщика топлива для парка техники. На практике же часто заливают то, что привезли ближайшей автоцистерной, а не то, что соответствует этому классу по документам, и требования к качеству топлива при этом никто не проверяет.

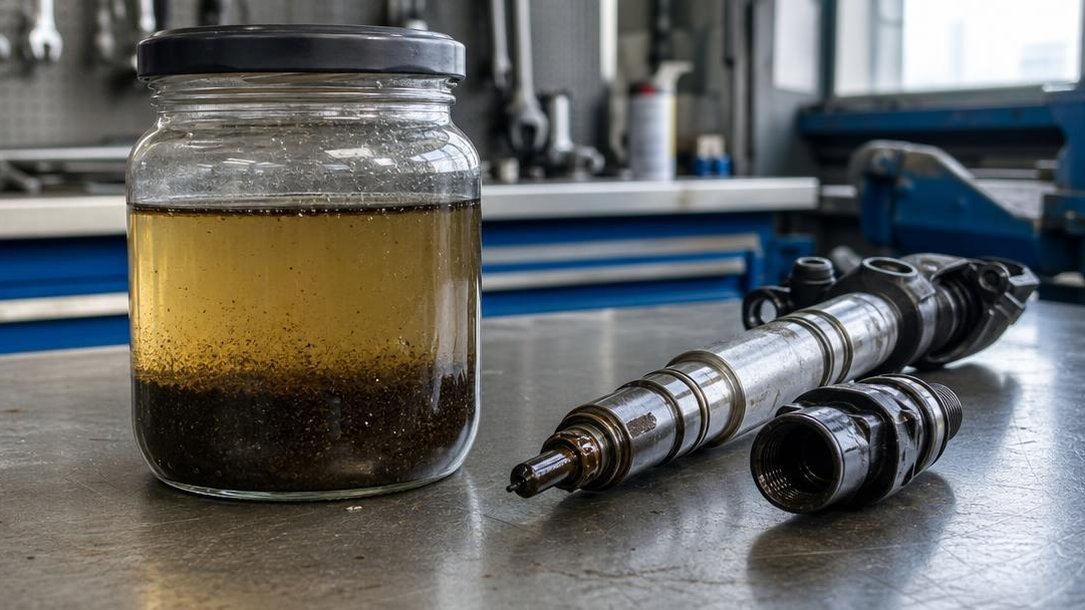

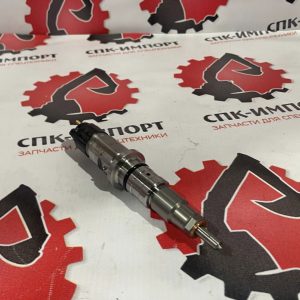

Загрязнение топлива абразивными частицами - песком, ржавчиной из старых баков, продуктами коррозии - ускоряет износ пары игла-седло внутри форсунки. Попадание таких частиц в распылитель часто происходит ещё на этапе заправки из немытой ёмкости, а не в баке машины. Именно этот износ потом даёт нестабильный факел распыла и рост слива в обратку, о котором расскажу дальше.

Отдельно стоит работа на топливе с повышенным содержанием серы: она вызывает закоксовывание клапана EGR и ускоренный износ насоса высокого давления, а закоксованный ТНВД, в свою очередь, начинает искажать подачу топлива с перекосами по давлению на каждую форсунку. Нагара и отложения при этом накапливаются не только на клапане, но и на самой игле распылителя, что дополнительно ухудшает распыл. Получается цепочка, где форсунка расплачивается за проблему, которая началась совсем в другом узле.

Своевременная замена топливного фильтра - самая дешёвая профилактика из всех перечисленных. Топливный фильтр стоит копейки по сравнению с форсункой, но именно он держит основную массу абразива и грязи, не пуская их дальше по топливной системе к форсункам и до насоса высокого давления. Изношенный или забитый фильтр перекладывает эту нагрузку на плунжерную пару топливного насоса, и та изнашивается быстрее паспортного срока.

Визуальный осмотр и экспресс-проверка без снятия форсунок

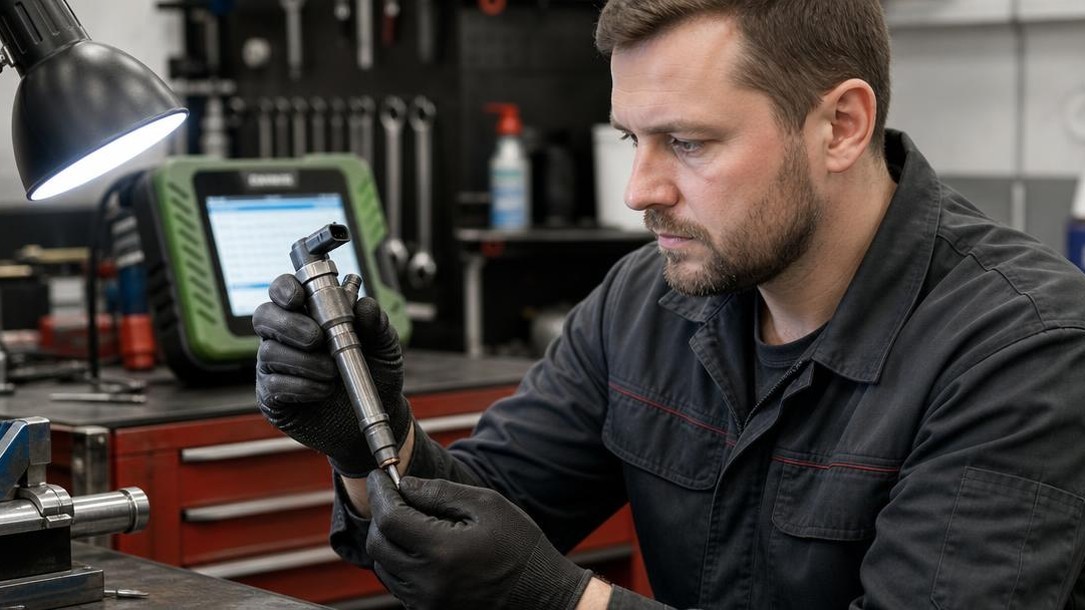

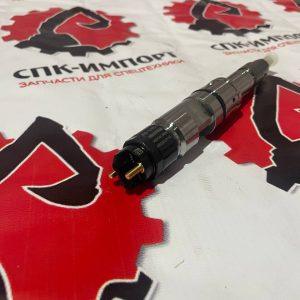

Визуальный осмотр форсунок дизельного двигателя - первое, с чего я начинаю диагностику на объекте, ещё до всякого подключения приборов. Течь топлива по корпусу, подтёки в районе разъёма, следы нагара на посадочном месте - всё это видно невооружённым глазом и сразу сужает список подозреваемых.

Герметичность обратного трубопровода проверяется отдельно: если топливо подтекает не из самой форсунки, а из соединения магистрали топливной системы, можно спутать симптом с неисправностью распылителя и напрасно снять исправную деталь.

Дальше идёт проверка электрической части мультиметром. Сопротивление обмотки электромагнитной форсунки должно находиться в пределах 11-16 Ом - выход за эти границы почти всегда означает межвитковое замыкание или обрыв в катушке.

Не менее важен разброс между форсунками одного комплекта: сопротивление не должно отличаться больше чем на 0,5-1 Ом. Если одна форсунка заметно выбивается из общего ряда по показаниям, это повод присмотреться к ней в первую очередь, даже если внешне она выглядит так же, как остальные.

Здесь стоит сделать оговорку: мультиметр не показывает механический износ иглы распылителя. Обмотка может быть идеальной по сопротивлению, а игла - уже изношенной и дающей неровный факел распыла. Электрическая проверка отсеивает только часть неисправностей, поэтому дальше нужен тест на слив в обратку.

Проверка через обратный слив: как это делают на практике

Тест на слив в обратку измеряет объём топлива, вытесненного форсункой за контрольное время - метод простой, не требует снятия форсунки с двигателя и хорошо показывает механический износ, который мультиметр пропускает. По сути это прямое измерение производительности форсунки без разборки.

На практике для каждой форсунки собирают отдельный мерный стакан, запускают двигатель или прокручивают его стартером в тестовом режиме и засекают время. Методика обратного слива хорошо знакома любому мотористу, который работает с Common Rail не первый год. Ниже - ориентировочные значения, по которым я сам сужу о состоянии форсунки на выезде.

Слив свыше 60 мл почти всегда указывает на износ распылителя и неисправность форсунки - при таких цифрах смысла ремонтировать пару игла-седло обычно уже нет, проще ставить форсунку в сборе. Резкое изменение показателя между соседними форсунками одного комплекта - тоже тревожный сигнал, даже если абсолютные цифры формально ещё в пограничной зоне.

Но и здесь важна оговорка: повышенный слив в обратку может быть вызван не только износом самой форсунки, а неисправностью регулятора давления в рампе Common Rail. Прежде чем проверить форсунки на списание, стоит проверить давление в рампе отдельным манометром - иначе есть риск заменить исправные форсунки, а истинная причина так и останется не найденной в системе.

Стендовая диагностика: что покажет специализированное оборудование

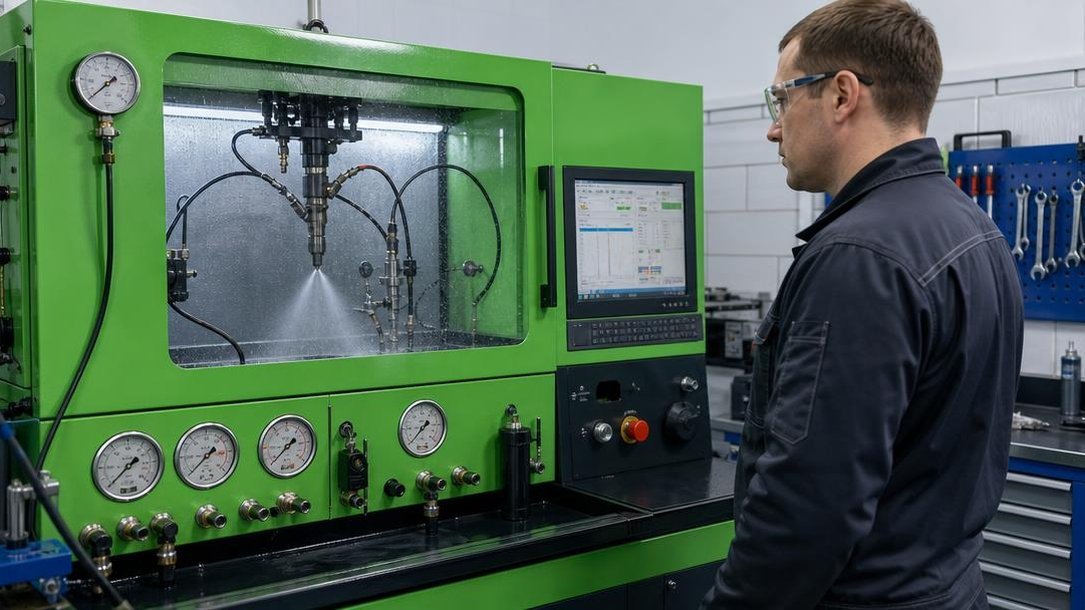

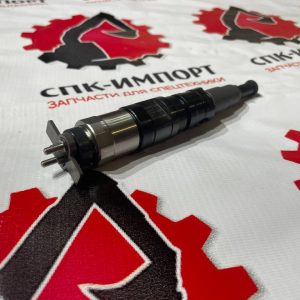

Дефектовка на глаз и тест с мерным стаканом дают общую картину, но точку в диагностике ставит стенд. Именно диагностические стенды Bosch или Hartridge позволяют проверить герметичность форсунки, давление открытия клапана и форму факела распыла в одном цикле - без разборки топливной системы машины и без риска для соседних узлов. Без специального оборудования такого рода часть неисправностей просто невозможно поймать до того, как форсунка выйдет из строя окончательно.

Форма факела распыла - не абстрактный параметр для отчёта, а прямое следствие состояния распылителя и напрямую влияет на качество распыла топлива. Конусность и равномерность отверстий определяют, как топливо расходится по камере сгорания: если факел кривой или рваный, часть топлива оседает на стенках вместо того, чтобы сгорать равномерно. На стенде это видно сразу, на слух - только когда двигатель уже дымит и троит.

Отдельно стенд проверяет герметичность манометром: падение давления в форсунке при её негерметичности фиксируется по скорости, с которой стрелка идёт вниз после отсечки. Здоровая форсунка держит давление секундами, изношенная - теряет его почти мгновенно. Этот же тест применим к дефектовке форсунок Weichai и других дизельных двигателей спецтехники.

Отдельная тема - пьезофорсунки. Их механическая проверка малоинформативна: при замене такой форсунки блок управления двигателем требует перепрограммирования под конкретный экземпляр, иначе коррекция впрыска уйдёт в разнос и новая деталь отработает не лучше старой. Работа с такими форсунками без квалификации и без дорогостоящего диагностического комплекса почти всегда заканчивается повторным обращением в сервис.

Финальный этап - компьютерная диагностика, которая считывает коды ошибок и коррекцию впрыска по каждому цилиндру отдельно. У исправной форсунки отклонение коррекции впрыска в норме составляет ±1,5-2,0 мг за такт; выход за эти границы - повод разбираться на специализированном стенде, даже если внешне форсунка выглядит целой. На оборудовании профессионального уровня такие методы позволяют находить неисправность до того, как она превратится в поломку соседних узлов.

Что будет, если тянуть с ремонтом форсунок

Неисправная форсунка редко останавливает машину сразу - чаще она просто медленно портит двигатель, пока водитель списывает симптомы на топливо или погоду. Чем дольше эксплуатация с неисправностью форсунок, тем длиннее и дороже становится список последствий, вплоть до серьезных поломок всего блока цилиндров.

1. Растёт расход топлива - неисправная форсунка льёт неточными порциями, часть топлива сгорает не полностью.
2. Падает мощность двигателя - неравномерный впрыск по цилиндрам сбивает баланс работы всего блока.
3. Появляется чёрный или белый дым - признак избытка топлива в камере сгорания или его неполного сгорания.
4. Растёт нагар на клапанах и поршне - продукты неполного сгорания оседают на деталях цилиндро-поршневой группы.
5. Разжижается масло топливом, которое просачивается мимо колец из-за работы неисправной форсунки - это ускоряет износ вкладышей и колец.
6. Возникает повреждение поршня - перегрев от неровного факела прожигает днище поршня в одном из цилиндров.
7. Форсунка или сосед по блоку окончательно выходят из строя - без остановки на диагностику износ переходит в необратимую поломку.
8. Требуется капитальный ремонт блока цилиндра - когда износ колец и повреждение поршня заходят слишком далеко.

При обращении к профессионалам на раннем этапе ремонт ограничивается заменой или восстановлением форсунки, и на выполненные работы обычно даётся гарантия. Если же машина отработала с неисправностью несколько недель, стоимость ремонта двигателя вырастает уже не до тысяч, а до сотен тысяч рублей - и никакая гарантия не покрывает то, что было упущено до обращения в сервис.

Вопросы и ответы

Можно ли проверить форсунки самостоятельно без стенда

Частично да - тест на слив в обратку с мерным стаканом и визуальная дефектовка дают общее представление о состоянии форсунок. Но без стенда невозможно оценить форму факела распыла и точное давление открытия клапана, поэтому самостоятельная проверка годится только как повод для дальнейшей диагностики, а не как окончательный вердикт.

Сколько служат форсунки Common Rail на спецтехнике

Ресурс зависит от качества топлива, нагрузки и условий эксплуатации, но на спецтехнике при регулярной работе форсунки нередко требуют внимания уже через несколько тысяч моточасов. Грязное топливо и вода в баке сокращают этот срок в разы вне зависимости от марки двигателя.

Обязательна ли стендовая диагностика перед покупкой новой форсунки

Перед установкой новой или восстановленной форсунки стендовая проверка снимает риск получить деталь с браком или несовпадающей калибровкой. Это особенно важно для пьезофорсунок, где ошибка в параметрах впрыска после установки будет видна только по коррекции впрыска, а не на глаз.

Что дешевле - ремонт форсунки или её замена

Ремонт неисправной форсунки почти всегда дешевле полной замены, если распылитель и корпус не имеют критического износа. Итоговая стоимость зависит от того, что именно вышло из строя: клапан и уплотнения меняются недорого, а вот повреждённый распылитель иногда экономически проще заменить целиком. При этом стоит уточнять у сервиса, распространяется ли гарантия на восстановленную деталь.

Влияет ли марка топлива на состояние топливных форсунок дизельных автомобилей

Да, и заметно. Топливо низкого качества с абразивными примесями и водой ускоряет износ прецизионных пар форсунки в разы быстрее, чем чистое топливо с проверенной заправки. Это касается как легковых дизелей, так и спецтехники - разница в ресурсе форсунок между аккуратной и небрежной заправкой бывает в два-три раза.
